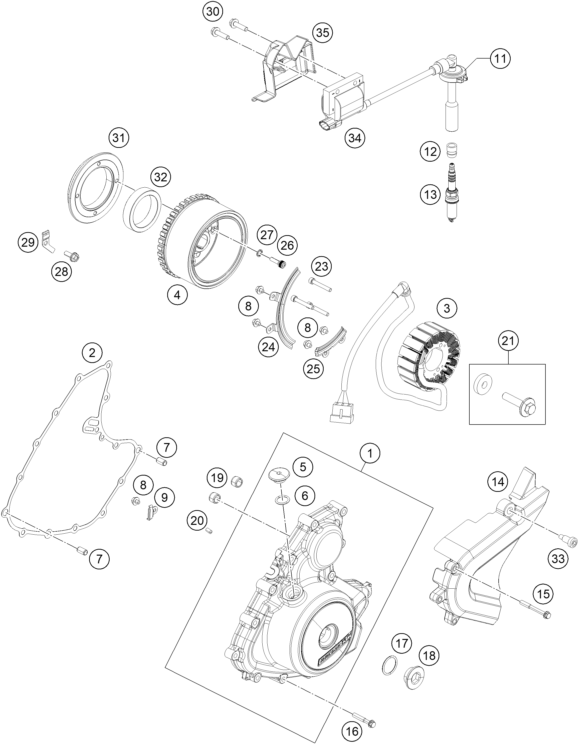

Vue éclatée – système de allumage
KTM RC 390, white CN 2020
33 pièces
1
Ignition cover
Réf. OEM 93830602000
2
Ignition cover gasket
Réf. OEM 93830040000
3
STATOR ASSY
Réf. OEM 28645051033
4
ROTOR CPL.
Réf. OEM 90839005000
5
cap tdc finder
Réf. OEM J900001800700
6
O-RING 15,8X2,4
Réf. OEM J770015824
7
PIN DOWEL 8X6,4X14MM
Réf. OEM 90130024000
8
Hex collar screw M5X8
Réf. OEM J025050081
9
BRACKET HARNESS MAGNETO
Réf. OEM 90230062000
11
RUBBER GASKET SPARK PLUG
Réf. OEM 90239090001
12
Sealing boot spark plug
Réf. OEM 93839091000
13
SPARK PLUG M12X1,25
Réf. OEM 90239093000
14
front sprocket cover
Réf. OEM 90230060002
15
Hex collar screw M6X50
Réf. OEM J025060506
16
Vis a epaulement six pans M6X3
Réf. OEM J025060353
17
O-RING 24X2,5
Réf. OEM J770024015
18
PLUG SCREW M24X1,5
Réf. OEM 90230094000
19
BUSH STARTER SHAFT
Réf. OEM 90240018000
20
OIL NOZZLE
Réf. OEM 90230066300
21
ROTOR SCREW CPL.
Réf. OEM 90239005050
23
SOCKET HEAD BOLT M5X0,8X40
Réf. OEM 90530002010
24
PLATE HARNESS MAGNETO
Réf. OEM 90230058000
25
PLATE HARNESS 2
Réf. OEM 93730059000
26
SOCKET HEAD SCREW M6X20
Réf. OEM 90130001001
27
TOOTHED WASHER M6
Réf. OEM J797060003
28
BOLT FLANGE M6X16
Réf. OEM J028060164
29
RETAINER GEAR STARTER
Réf. OEM 90240020002
30
HH COLLAR SCREW M6X20
Réf. OEM J025060209
31
SUPPORT FREEWHEEL CLUTCH
Réf. OEM 90130001000
32
FREEWHEEL CLUTCH
Réf. OEM 90140026000
33
special screw M6x24 WS6
Réf. OEM 90104060010
34
Ignision coil cmpl.
Réf. OEM 93339006033
35
COVER HT COIL
Réf. OEM 90508047000
système de allumage
