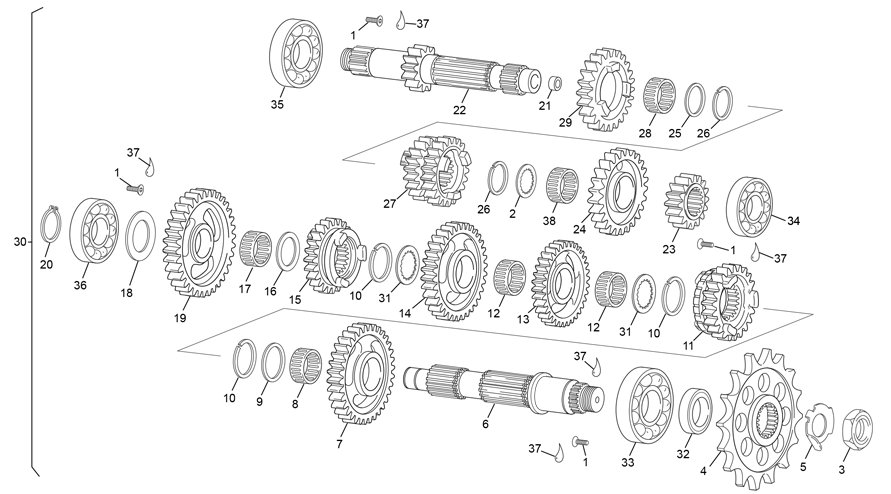

Vue éclatée – BOITE DE VITESSE
SHERCO 250 SEF-R RACING 2019
37 pièces
1
vis fhc m5 x 10 din 7991 pre impregnee faible
Réf. OEM 0872
2
rondelle 19.5x27.8x1 250 end
Réf. OEM 1794
3
ecrou m18 x 100
Réf. OEM 0994
4
pignon sortie de boite z14 250 end
Réf. OEM 1007
4
pignon sortie de boite z 13 250 end
Réf. OEM 1012
5
rondelle pignon sortie de boite 250/300 end
Réf. OEM 3463
6
arbre secondaire 250/300 sef
Réf. OEM 1775
7
pignon z30 2em
Réf. OEM 4181
8
bague a aiguille 24x28x10 fermee
Réf. OEM 1778
9
rondelle 24.2.2x32x1.5 250 end
Réf. OEM 1779
10
circlip sw 23
Réf. OEM 1780
11
pignon z22 250 end
Réf. OEM 1781
12
bague a aiguille k20x24x10 ouverte
Réf. OEM 1782
13
pignon 4 z26 250 end
Réf. OEM 5062
14
kit remplacement pignon 1785
Réf. OEM 11189
15
pignon 5 z24 250 end
Réf. OEM 1784
16
rondelle 18.2x28x1.5 250 end
Réf. OEM 1787
17
bague aiguille 18x22x10 250 end voir 3366
Réf. OEM 1786
18
rondelle 17x28x1.5 250 end
Réf. OEM 1788
19
pignon 1 z33 250 end
Réf. OEM 4180
20
segment arret diam17
Réf. OEM M171
21
bague bronze end 250
Réf. OEM 1790
22
arbre primaire 250end
Réf. OEM 1791
23
pignon 2 z17 250 end
Réf. OEM 4182
24
pignon 6 z25 250 end
Réf. OEM 1793
26
circlip sw 21
Réf. OEM 1795
28
pignon 3/4 z19/21 250 end
Réf. OEM 1796
28
bague a aiguille 22x26x10 fermee
Réf. OEM 1797
29
pignon 5 z23 250 end
Réf. OEM 5061
30
boite de vitesse complete 250 end evo2
Réf. OEM 3537
31
rondelle 21.5x31x1 250 end
Réf. OEM 1799
32
joint levre 25 x 37 x 6 dl 250 end
Réf. OEM 0877
33
roulement bille 6205 c3
Réf. OEM 0174
34
roulement 6003-2rs1tn9/c3
Réf. OEM 0875
35
roulement 62/22 250 end
Réf. OEM 0876
36
roulement 6003 2rsltn9/c3vt162
Réf. OEM 0874
38
cage a aiguille k18x22x10 integral
Réf. OEM 3366
BOITE DE VITESSE
