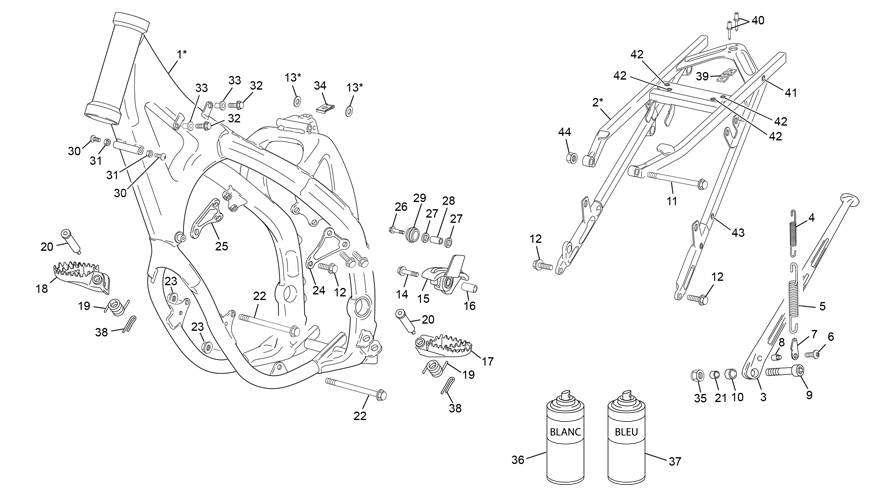

Vue éclatée – CADRE
SHERCO 250 SEF-R RACING 2019
43 pièces
1
cadre peint 250/300 sef bleu evo
Réf. OEM 7507
2
berceau arriere 250/300/450 sef evo
Réf. OEM 7293
3
bequille end 2012
Réf. OEM 3348
4
ressort de bequille int end 2011
Réf. OEM 3086
5
ressort bequille ext end 2011
Réf. OEM 3085
6
vis bhc 5 x 16 1093 zn ni tr
Réf. OEM M258
7
plaque maintien ressort bequille end 2012
Réf. OEM 3087
8
entretoise came homologation bequille end
Réf. OEM 3450
9
VIS CHC M10 X 40 TETE BASSE ZI BLANC END 2012
Réf. OEM 3478
10
entretoise ressort bequille
Réf. OEM 3089
11
vis chc m8 x 120 din 912 8.8 zi blanc
Réf. OEM 4825
12
vis th ep m8 x 20
Réf. OEM 3363
13
rondelle ø10.5 x 20 x 1
Réf. OEM 7617
14
vis th ep m8 x 30
Réf. OEM 0578
15
patin de chaine avant inferieur end 2012
Réf. OEM 3078
16
douille patin chaine end 2012
Réf. OEM 3479
17
repose pied gauche end
Réf. OEM 0227
18
Filtre à air TECNIUM - 0226
Réf. OEM 0226
19
ressort repose pied end
Réf. OEM 0229
20
AXE REPOSE PIED END
Réf. OEM 6482
21
entretoise int bequille 450 / 500 end
Réf. OEM 0516
22
axe moteur 10 x 135
Réf. OEM 1672
23
ecrou nylstop m10 epaule din 6926-
Réf. OEM 0703
24
SUPPORT CULASSE GAUCHE 250/300 4T
Réf. OEM 3073
25
support culasse droit 250/300 4t
Réf. OEM 3072
27
roulement 22 x 8 x 7 ( voir m027)
Réf. OEM 0577
28
douille galet chaine end 450
Réf. OEM 0556
29
Filtre à air TECNIUM - 0231
Réf. OEM 0231
30
vis bhc 8 x 16 zn ni tr
Réf. OEM M280
31
ECROU BAS M8 ZI BLANC
Réf. OEM 3481
32
vis th ep 5 x 20
Réf. OEM 0554
33
insert well nut m5 end 450
Réf. OEM 0597
34
ecrou clip m6
Réf. OEM M308
35
ecrou nylstop m10 0368.10
Réf. OEM M304
36
bombe de peinture retouche blanc 250 end
Réf. OEM 3898
37
bombe de peinture retouche bleu cobalt
Réf. OEM 3897
38
goupille axe repose pied end
Réf. OEM 0240
39
plaque dzus end 450
Réf. OEM 0531
40
rivet zebra 3 x 10
Réf. OEM 0701
41
insert ecrous 50 125 06
Réf. OEM 1250
42
INSERT RIVETE M6 FRAISE
Réf. OEM 4772
43
insert rivete m5
Réf. OEM 4773
44
ecrou nylstop m8 0368.8
Réf. OEM M305
CADRE
