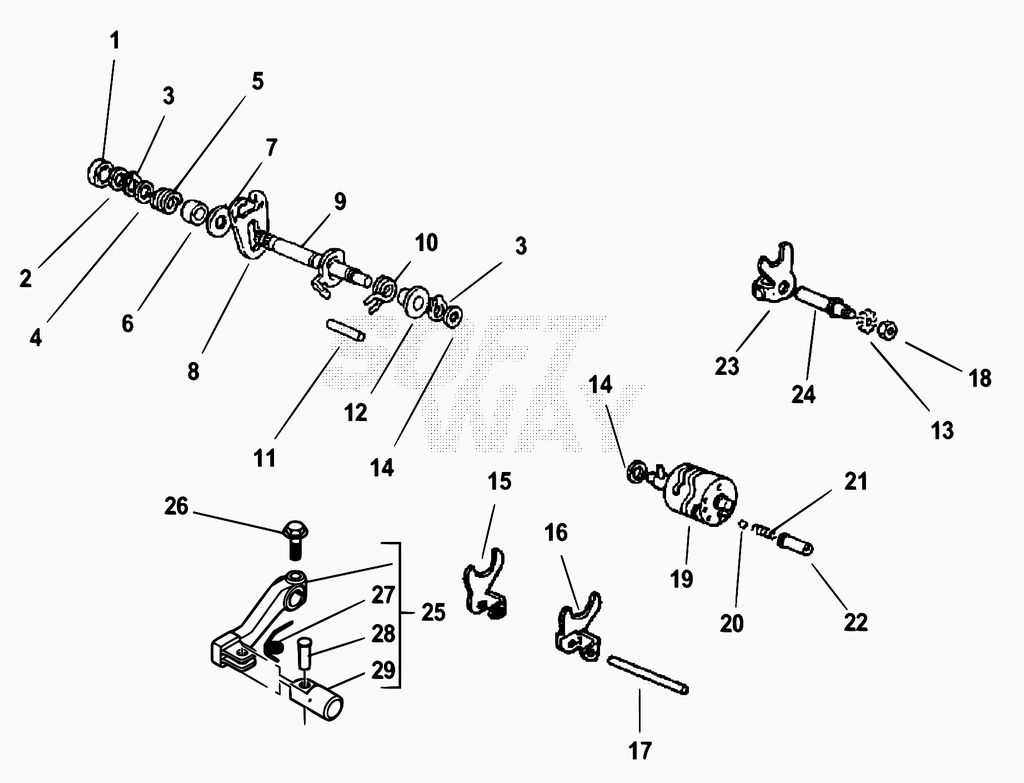

Vue éclatée – Boite de vitesse
BETA 50 RR Enduro factory 2015
29 pièces
1
joint spy ba d. 12x22x7
Réf. OEM 34.02310.000
2
rondelle 12x17 ep. 0.6 (49.0642.6)
Réf. OEM 34.01440.000
3
bague seeger arbre d.12 (03.0302.6)
Réf. OEM 34.01170.000
4
rondelle 12,3x22 (49.0644.0)
Réf. OEM 34.01450.000
5
ressort rappel fourche
Réf. OEM 34.00630.000
6
entretoise d.12,4x14,4x11 (49.0412.7)
Réf. OEM 34.01370.000
7
rondelle d.12,75x28x1,5 (49.0680.0)
Réf. OEM 34.01540.000
8
fourche selecteur avec pivots-33.0021.7
Réf. OEM 34.00110.000
9
arbre selecteur (01.0511.0)
Réf. OEM 34.00270.000
10
ressor rappel levier boite a vitesse
Réf. OEM 34.00640.000
11
pivot (56.0978.7)
Réf. OEM 34.01080.000
12
bague guide ressort selecteur
Réf. OEM 34.00690.000
13
rondelle d.7 dentee (49.0612.9)
Réf. OEM 34.01420.000
14
rondelle en acier 10x16 ep. 0,6
Réf. OEM 34.01430.000
15
FOURCHE BOITE A VITESSE(2-4VIT)(33.007.0
Réf. OEM 34.00130.000
16
FOURCHE BOITE A VITESSE (1-3VIT)(33.0006
Réf. OEM 34.00120.000
17
pivot guide fourche d.7,8x103,5-56.0902
Réf. OEM 34.01050.000
18
ecrou m7x5,5 (49.0305.9)
Réf. OEM 34.01300.000
19
desmodromique
Réf. OEM 34.00060.000
20
sphere d.9
Réf. OEM 34.00770.000
21
ressort spherique vitesses
Réf. OEM 34.00620.000
22
logement sphere vitesses
Réf. OEM 34.01000.000
23
FOURCHE BOITE A VITESSE(5-6VIT)(33.0008.
Réf. OEM 34.00140.000
24
pivot guide fourche d.7,8x72
Réf. OEM 34.01040.000
25
sélecteur de vitesse beta
Réf. OEM 024.05.000.80.00
26
boulon 6.20 rs ch 8
Réf. OEM 11.49070.000
27
ressort de rappel
Réf. OEM 22.81152.000
28
pivot
Réf. OEM 25.68010.000
29
tapis
Réf. OEM 22.90093.000
Boite de vitesse
