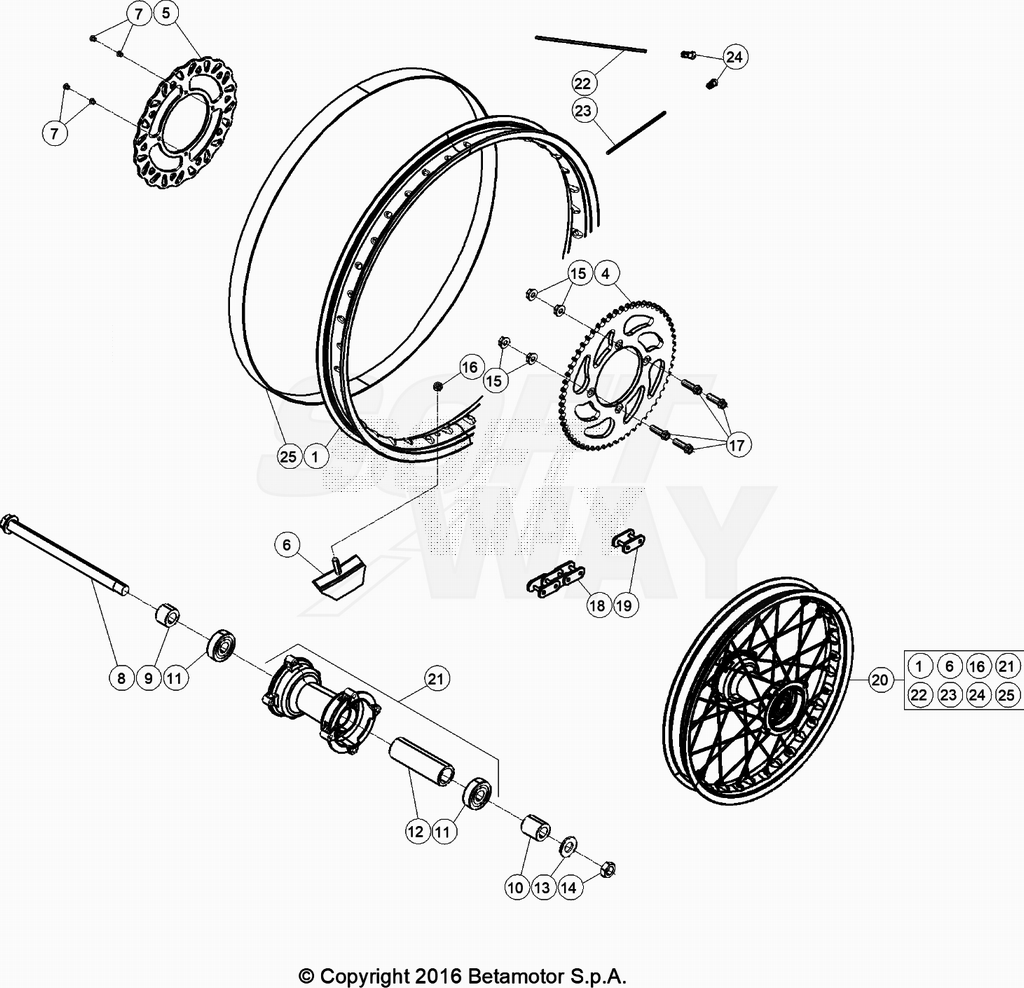

Vue éclatée – Roue arrière
BETA 50 RR Enduro racing 2020
24 pièces
1
jante rr-50 18.1,85 -36 trous
Réf. OEM 021.42.020.00.59
4
couronne transmission secondai z60
Réf. OEM 024.42.027.42.00
5
disque frein arr. wave rr 50
Réf. OEM 024.42.001.00.00
6
caoutchouc serrure jante rr4t
Réf. OEM 15.17541.000
6
caoutchouc serrure chambre a air jante
Réf. OEM 15.17550.000
7
vis 6.16 t.b.c.h.
Réf. OEM 31.30476.000
8
pivot roue arriere rr-50
Réf. OEM 25.55621.000
9
entretoise moyeu arr. cote dique rr'05
Réf. OEM 13.85728.000
10
entretoise moyeu cote cour.
Réf. OEM 13.85737.000
11
roulement 17.47.14 rs
Réf. OEM 12.97005.000
12
entretoise int. moyeu arr. rr'05
Réf. OEM 13.62727.000
13
rondelle 17,2 . 33 . 3
Réf. OEM 27.71210.000
14
ecrou 16.1,5
Réf. OEM 13.29600.000
15
ecrou m8 conelock
Réf. OEM 13.17031.000
16
ecrou m8 bride ch.13 (molete)
Réf. OEM 13.17120.000
17
vis avec bride 8x28 8.8
Réf. OEM 31.64080.000
18
chaine 1/2 1/4 p.136
Réf. OEM 024.42.039.00.00
19
maillon jonction
Réf. OEM 024.42.013.82.00
20
roue ar.
Réf. OEM 024.42.206.00.59
21
moyeu arr rr/roul&entret. int
Réf. OEM 014.42.001.00.00
22
rayon 3,5.203
Réf. OEM 024.42.002.00.59
23
rayon 3,5.206
Réf. OEM 024.42.003.00.59
24
rondelle d. 3,5
Réf. OEM 23.10110.000
25
flap 17/18.25
Réf. OEM 15.36000.000
Roue arrière
