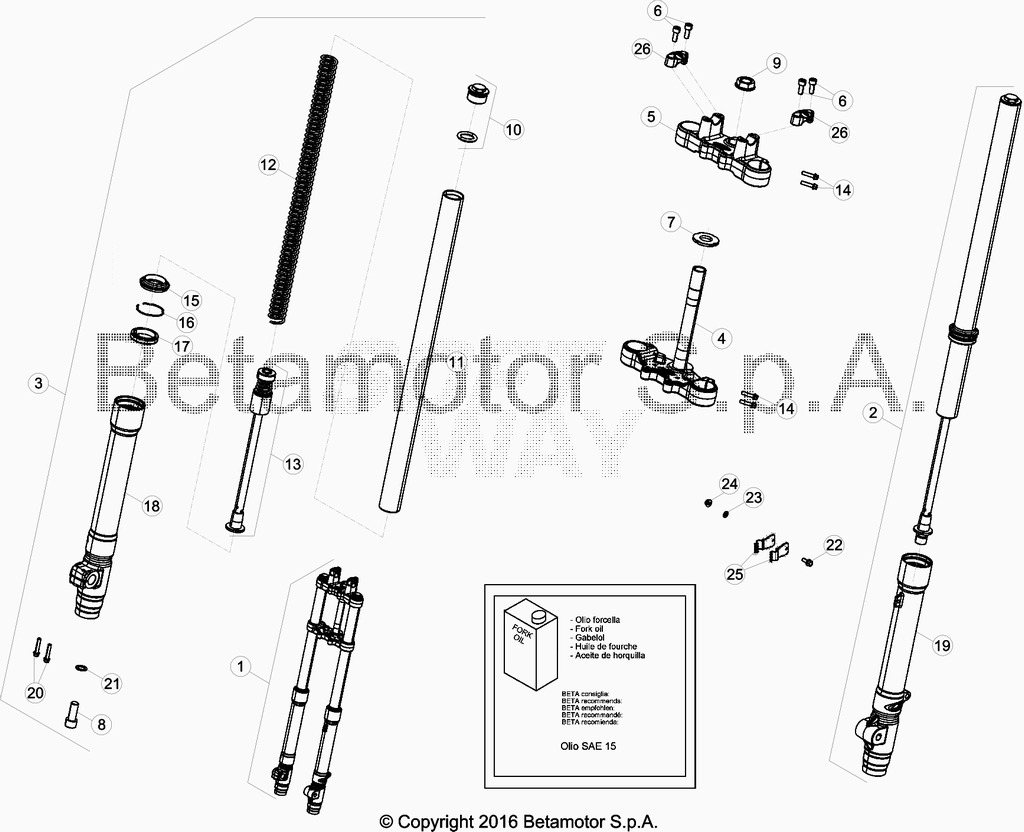

Vue éclatée – Fourche
BETA 50 RR Enduro sport 2016
26 pièces
1
fourche d.40
Réf. OEM 024.34.050.80.00
2
fourche rr/motard d.40 rsu
Réf. OEM 024.34.051.80.52
3
fourche rr/motard d.40 rsu
Réf. OEM 024.34.052.80.52
4
socle de direction avec pivot
Réf. OEM 024.34.022.80.57
5
tete de direction
Réf. OEM 024.34.010.00.57
6
vis m8.35
Réf. OEM 31.64000.000
7
doille reglage fourche
Réf. OEM 024.34.033.00.00
8
vis m14 x 125
Réf. OEM 31.80300.000
9
ecrou colonne
Réf. OEM 024.34.040.00.00
10
bouchon avec bague fourche
Réf. OEM 024.34.057.80.00
11
tube compl. fourche d.40
Réf. OEM 024.34.058.00.00
12
ressort fourche d.40
Réf. OEM 024.34.059.00.00
13
cartouche amort.
Réf. OEM 024.34.056.80.00
14
vis 6x25 m8
Réf. OEM 11.50010.000
15
bague de fourche d.40
Réf. OEM 10.41485.000
16
bague d'arrêt
Réf. OEM 024.34.669.00.00
17
joint spi 40x52,2x10,10,5
Réf. OEM 10.41487.000
18
protection droit
Réf. OEM 024.34.054.00.52
19
protection gauche
Réf. OEM 024.34.053.00.52
20
vis 6.30 rs ch 8
Réf. OEM 11.50300.000
21
rondelle 14,5 x 21 x 1,5
Réf. OEM 27.56210.000
22
boulon 6.20 rs ch 8
Réf. OEM 11.49070.000
23
rondelle 6.12.1,6 din 125
Réf. OEM 27.40500.000
24
ecrou a blocage automatique 6bas
Réf. OEM 13.13020.000
25
plaquette fix.tube fr.av. alp/mot 4.0 05
Réf. OEM 25.59626.000
26
etrier
Réf. OEM 024.34.012.00.57
Fourche
