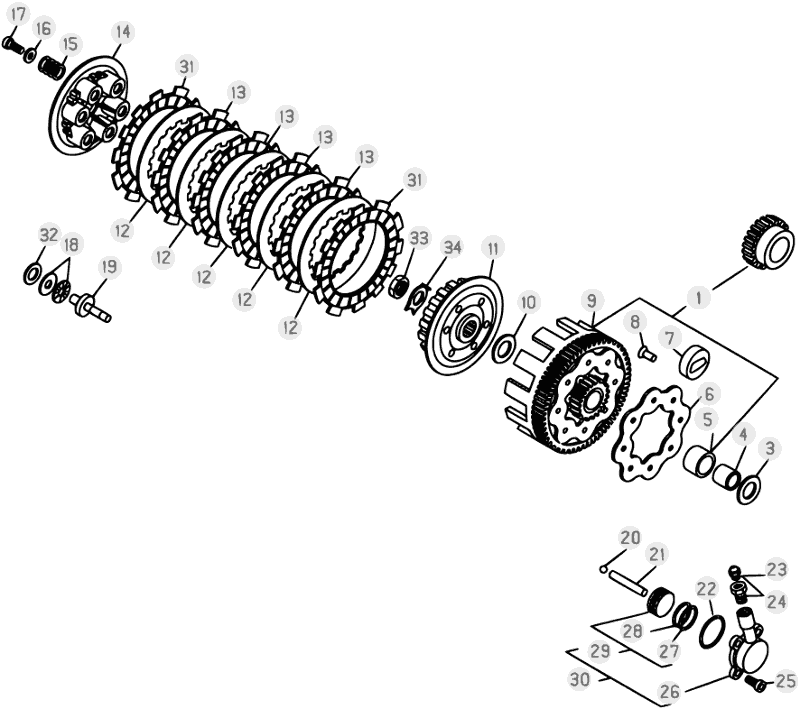

Vue éclatée – Transmission primaire / embrayage
BETA EVO 200 2012
31 pièces
1
transmission prim. c/cl. 125/200
Réf. OEM 007.03.124.80.00
3
rondelle as 20.35.1
Réf. OEM 27.73480.000
4
bague interne acc. ir 20.25.20,5
Réf. OEM 11.27130.000
5
douille pap 25 x 28 x 20, glycodur
Réf. OEM 11.27145.000
6
disque d'arret silent-block embrayage sp
Réf. OEM 13.42962.000
7
silent-block embrayage cr-60
Réf. OEM 28.91840.000
8
rivet 5.15 tsp embrayage
Réf. OEM 27.31642.000
9
cloche embrayage rev 3
Réf. OEM 12.20782.000
10
rondelle speciale barillet d'embrayage t
Réf. OEM 27.65890.000
11
barillet d'embrayage evo 2t/4t my'10
Réf. OEM 007.03.010.00.00
12
disque acier techno
Réf. OEM 13.38360.000
13
disque en liege techno
Réf. OEM 13.43310.000
14
capuchon embrayage rev 3
Réf. OEM 12.29601.000
15
ressort k 11,5 n/mm
Réf. OEM 007.03.007.00.00
16
rondelle 6.18
Réf. OEM 27.42000.000
17
boulon 6.16 ch.10 rs
Réf. OEM 11.48010.000
18
cage butee 15.28.2 avec 1 axe
Réf. OEM 16.11370.000
19
tournette pousse-disque techno
Réf. OEM 25.60410.000
20
sphere d.6 de fourche techno
Réf. OEM 28.90210.000
21
tige d' embray. 6,124
Réf. OEM 10.88258.000
22
or 29.32.1,5
Réf. OEM 10.66700.000
23
vis de purge étrier de frein arrière beta
Réf. OEM 28.91050.000
24
boulon event compl. pompe embray. techno
Réf. OEM 032.03.000.82.00
25
vis a tete a six pans 5.12
Réf. OEM 31.29910.000
26
corps pompe avec pist d.28 embray. techn
Réf. OEM 12.91890.057
27
joint 23,52x1,78 epdm
Réf. OEM 10.66520.000
28
or 21,89.2,62
Réf. OEM 10.66510.000
31
disque conducteur
Réf. OEM 13.43312.000
32
rondelle ep. 15.25.1,00
Réf. OEM 27.64500.100
33
ecrou spec.14.1,25.6 ch 22 bras osc.
Réf. OEM 13.28950.000
34
rondelle 14 seere-ecrou 125-76
Réf. OEM 27.74760.000
Transmission primaire / embrayage
