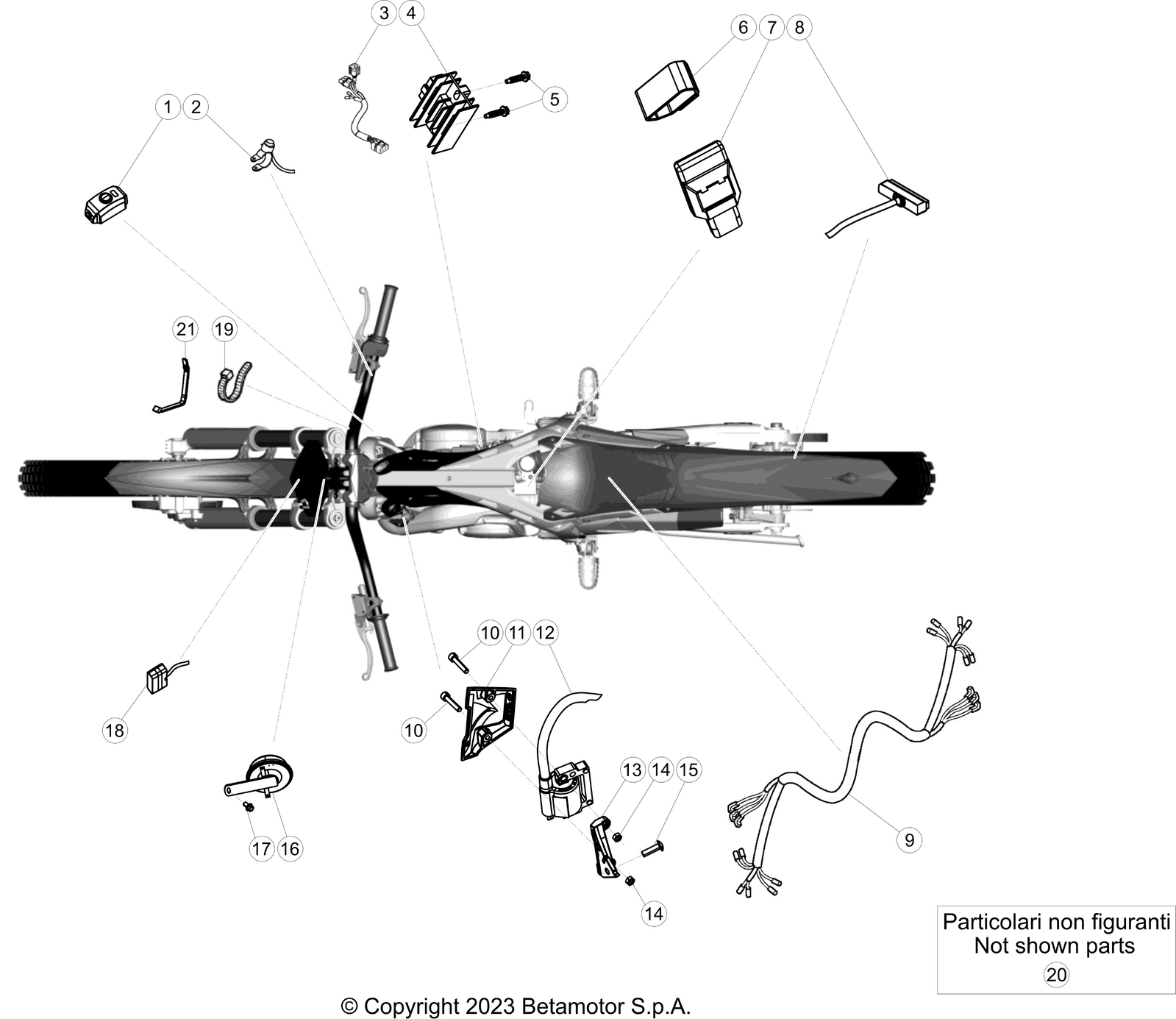

Vue éclatée – Installation électrique
BETA EVO 200 2T 2024
19 pièces
1
dispositif switch mappes evo
Réf. OEM 007.40.088.00.00
2
bouton avertisseur sonore
Réf. OEM 007.35.055.00.00
3
câble régulateur
Réf. OEM 007.40.056.00.00
4
regulateur rr 125 - evo 4t
Réf. OEM 007.40.040.00.00
5
vis 5,5.25
Réf. OEM 31.30040.000
6
elastique cdi
Réf. OEM 007.40.081.00.00
7
cdi evo 2t 200 my20
Réf. OEM 007.40.090.82.00
8
faisceau electrique feux evo
Réf. OEM 007.40.089.00.00
9
MAIN WIRING HARNESS EVO 2T
Réf. OEM 007.40.134.00.00
10
vis 5.25 t.c.c.h.uni 5931
Réf. OEM 31.30020.000
11
support bobine sup.
Réf. OEM 007.40.033.00.59
12
bobine allumage
Réf. OEM 007.40.044.00.00
13
COIL BRACKET EVO 2T
Réf. OEM 007.40.128.80.00
14
ecrou 5.5 ch 8
Réf. OEM 13.11000.000
15
vis 6.20 t.12 t.r.l.c.c.
Réf. OEM 31.30570.000
16
klaxon
Réf. OEM 007.40.050.00.00
17
vis 6.12 rs cle' 8
Réf. OEM 11.47015.000
18
phare avant
Réf. OEM 007.40.045.00.00
19
collier
Réf. OEM 037.40.026.00.00
Installation électrique
