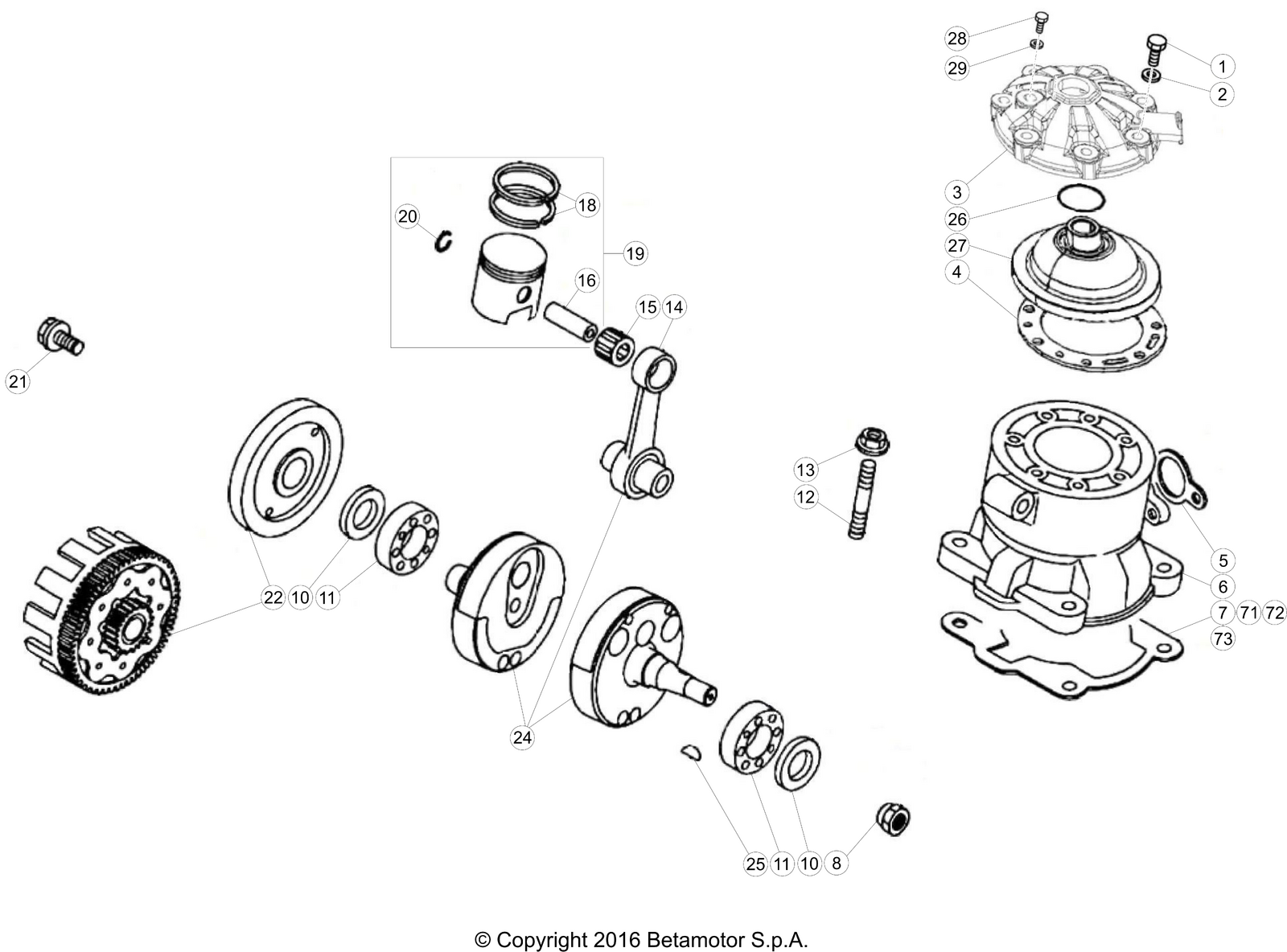

Vue éclatée – Vilebrequin / piston / arbre d’équilibrage
BETA EVO 250 2T 2023
29 pièces
1
boulon spec. 7.31
Réf. OEM 11.52429.000
2
rondelle 7.12.0,5 cuivre
Réf. OEM 27.45100.000
3
protection externe tete
Réf. OEM 007.11.009.00.52
4
jointcylindre culasse rev3 evo2t 250cc
Réf. OEM 16.67204.000
5
joint echappement
Réf. OEM 16.80700.000
6
CYLINDER D72,5 - A EVO 2T 250
Réf. OEM 007.11.053.00.0A
7
joint d'embase cylindre 0,5mm rev250/70/90
Réf. OEM 16.61761.000
8
ecrou spec. m14 1,5 c.19
Réf. OEM 13.22090.000
10
MAIN OIL SEAL LH 25X35X7
Réf. OEM 10.64661.000
11
roulement
Réf. OEM C06.01.040.00.00
12
goujon 8.30
Réf. OEM 25.98055.000
13
ecrou m8 bride ch.10 l
Réf. OEM 13.17121.000
14
CONNECTING ROD EVO 2T
Réf. OEM 007.02.016.80.00
15
cage à aiguille beta origine 250/300
Réf. OEM 16.16710.000
16
axe, d.78-d.72,5
Réf. OEM 28.94170.000
18
segment d. 72,5
Réf. OEM 28.52205.000
19
ENGINE PISTON D72,5 - A EVO 2T 250
Réf. OEM 007.02.034.80.0A
20
bague d'arret goujon 18
Réf. OEM 10.42600.000
21
boulon spec. engr. moteur techno
Réf. OEM 11.64100.000
22
transmission prim. a/cloche
Réf. OEM 007.03.439.80.00
24
CRANKSHAFT EVO 2T
Réf. OEM 007.02.015.80.00
25
clavette 3.3,7.9,7
Réf. OEM 12.46000.000
26
or 22.27.2,5 vyton
Réf. OEM 10.66505.000
27
chambre de combustion d72,5
Réf. OEM 007.11.050.00.00
28
boulon 6.12 rs cle' 8
Réf. OEM 11.47018.000
29
rondelle epaisseur 6.12
Réf. OEM 27.58000.000
71
joint d'embase cylindre evo/revep 0,2mm
Réf. OEM 16.61761.020
72
joint d'embase cylindre evo/revep 0,3mm
Réf. OEM 16.61761.030
73
joint d'embase cylindre evo/revep 0,1mm
Réf. OEM 16.61761.100
Vilebrequin / piston / arbre d’équilibrage
