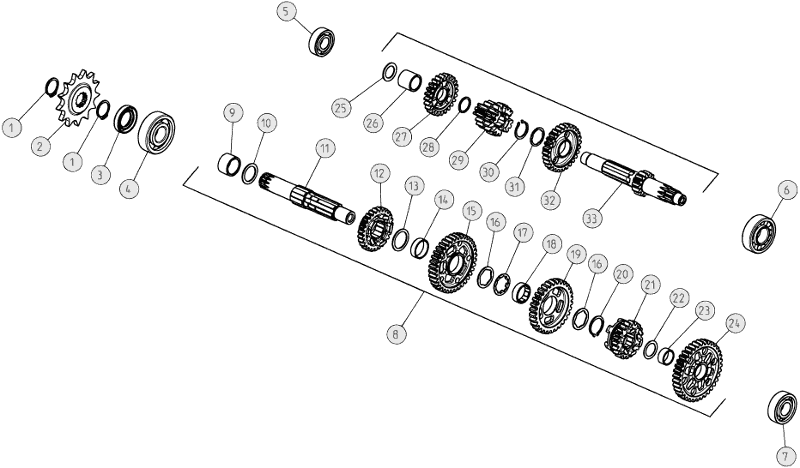

Vue éclatée – Boîte de vitesses
BETA EVO 250 4T 2010
32 pièces
1
seeger 20e
Réf. OEM 28.25400.000
2
pignon chaine z 11 rev/evo
Réf. OEM 25.60843.000
3
joint spy 20.35.7 baud1sl-vyton
Réf. OEM 10.64113.000
4
roulement 20.52.15 ntn
Réf. OEM 12.99022.000
5
roulement 15.35.11 (6202)
Réf. OEM 12.94001.000
6
roulement 20.47.14 (c4)
Réf. OEM 12.98501.000
7
roulement 17.40.12 ntn
Réf. OEM 12.95601.000
8
boite a vitesse complete
Réf. OEM 12.00740.800
9
entretoise sur secondaire
Réf. OEM 13.55130.000
10
rondelle (20mm)
Réf. OEM 27.73213.000
11
arbre secondaire
Réf. OEM 10.29380.800
12
engranage 4 sur 2
Réf. OEM 18.64835.800
13
rondelle (22mm)
Réf. OEM 27.73826.000
14
douille 22,0 sur 2°
Réf. OEM 11.29050.000
15
engranage 2 sur 2
Réf. OEM 18.53125.800
17
rondelle
Réf. OEM 27.73829.000
18
douille 22.20,5 sue 3°
Réf. OEM 11.29051.000
19
engranage 3 sur 2
Réf. OEM 18.58945.800
20
seeger 22
Réf. OEM 28.25485.000
21
engranage 5 sur 2
Réf. OEM 18.66415.800
22
rondelle (17mm)
Réf. OEM 27.73825.000
23
douille 17,0 sur 1°
Réf. OEM 11.29047.000
24
engranage 1 sur 2
Réf. OEM 18.43075.800
25
rondelle ep. 15.25.1,00
Réf. OEM 27.64500.100
26
entretoise sur primaire
Réf. OEM 13.55131.000
27
engranage 4 sur 1
Réf. OEM 18.37735.800
28
rondelle
Réf. OEM 27.73212.000
29
engranage 2/3 sur 1°
Réf. OEM 18.32215.800
30
seeger 20
Réf. OEM 28.25465.000
31
rondelle (22mm)
Réf. OEM 27.73822.000
32
engranage 5 sur 1°
Réf. OEM 18.38495.800
33
arbre primaire
Réf. OEM 10.23380.800
Boîte de vitesses
