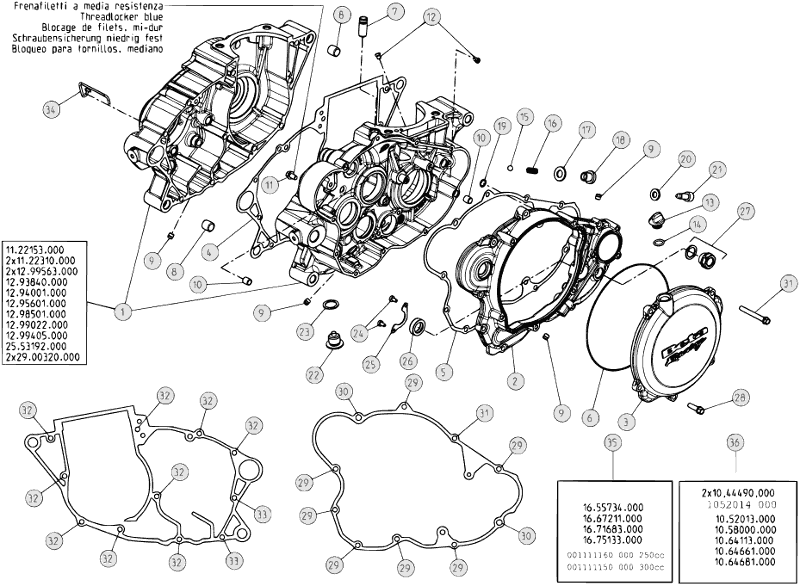

Vue éclatée – Carter moteur
BETA EVO 250 4T 2012
37 pièces
carter moteur evo 4t
Réf. OEM 001.01.300.80.00
couvercle embrayage int.
Réf. OEM 12.62671.800
couvercle embrayage evo 4t
Réf. OEM 032.01.027.37.00
joint central carter
Réf. OEM 16.55734.000
joint carter embrayage ext.
Réf. OEM 16.71683.000
or couvercle embr. ext.
Réf. OEM 10.67341.000
tube d'echappement hot start
Réf. OEM 11.22153.000
grain rif. 10,5.13.13
Réf. OEM 16.41500.000
bouchon huile
Réf. OEM 29.00320.000
grain rif. 9.10
Réf. OEM 16.36500.000
vis 6.10 rs cle' 8
Réf. OEM 11.46501.000
jet 75 carter volant
Réf. OEM 16.42901.000
bouchon nivel huile
Réf. OEM 29.10293.000
joint 11.2,5 nbr 70sh
Réf. OEM 10.66164.000
spheres 7
Réf. OEM 28.90201.000
ressort valve
Réf. OEM 22.34110.000
rondelle 12.181,5
Réf. OEM 27.60265.000
rondelle ep. 12.18.1
Réf. OEM 27.60265.100
vis torx m10 x 10
Réf. OEM 31.65050.000
or 8,50.1,50
Réf. OEM 10.66184.000
rondelle epaissuer 8.162,5
Réf. OEM 27.58064.000
vis m8 pms
Réf. OEM 31.64200.000
bouchon descharge huile 4t
Réf. OEM 29.00451.000
joint 16.22.5,1
Réf. OEM 16.53600.000
vis 4.8 beta origine
Réf. OEM 31.73000.000
plaquette fixage bague
Réf. OEM 25.57658.000
joint spy 14.24.7
Réf. OEM 10.52014.000
bouchon indicateur huile cruiser
Réf. OEM 29.10031.000
boulon 6.20 rs ch 8
Réf. OEM 11.49070.000
vis 6x25 m8
Réf. OEM 11.50010.000
vis 6.35 - m8
Réf. OEM 11.50355.000
boulon 6.55 rs ch 8
Réf. OEM 11.05540.000
boulon 6.60 rs ch 8
Réf. OEM 11.05485.000
vis 6x45 m8
Réf. OEM 11.50535.000
passe-cable tubes moteur rev 4t
Réf. OEM 25.24584.000
jeu joint rev4t - evo4t 250cc
Réf. OEM 28.08088.800
jeu joint spy evo 4t
Réf. OEM 28.08089.800
Carter moteur
