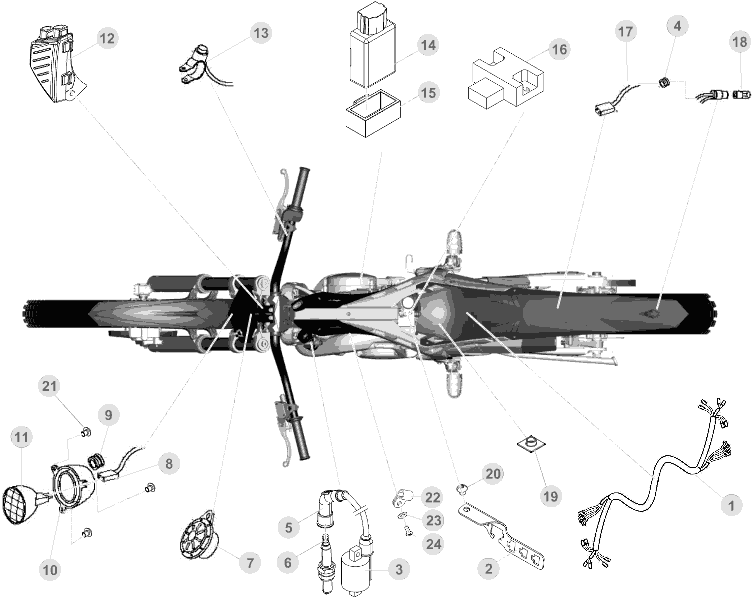

Vue éclatée – Installation électrique
BETA EVO 250 4T 2016
23 pièces
1
equipment centrale
Réf. OEM 008.40.111.00.00
2
bride fix. cablage
Réf. OEM 008.40.003.15.00
3
bobine rev 4t '08
Réf. OEM 11.20681.800
4
caoutchouc instrument
Réf. OEM 16.34903.000
5
raccord blinde bougie rev4t-rr4t
Réf. OEM 27.13555.000
6
bougie
Réf. OEM C25.01.007.00.00
7
klaxon
Réf. OEM 007.40.050.00.00
8
systeme phare av. rev 3 '06 (jeu comp.)
Réf. OEM 18.01516.000
9
caoutchouc porte-plaque alp/motard 4.0
Réf. OEM 16.34906.000
10
capuchon lampe phare ant. rev3
Réf. OEM 12.03161.059
12
dip feux complet evo my'13
Réf. OEM 007.40.014.80.00
13
bouton avertisseur sonore
Réf. OEM 007.35.055.00.00
14
cdi evo 4t 250cc
Réf. OEM 008.10.011.00.00
15
caoutchouc support c.d.i. rev3
Réf. OEM 16.23325.000
16
regulateur rr 125 - evo 4t
Réf. OEM 007.40.040.00.00
17
faiscau porte ampoule feu arr.
Réf. OEM 007.40.124.00.00
18
ampoule 12v-3w
Réf. OEM 21.15655.000
19
davier autocollant scooter
Réf. OEM 25.24430.000
20
vis beta 5.x12 t.b.c.h.
Réf. OEM 31.29810.000
21
vis autotaradeuse 2,9.10 t.c.c.c.
Réf. OEM 31.22550.000
22
collier fixage tube frein arr. alp4t
Réf. OEM 15.14301.052
23
vis 3,5.9,5 autotaradeuse t.c.c.c.
Réf. OEM 31.23100.000
24
rondelle 3.9 uni 6593
Réf. OEM 27.34100.000
Installation électrique
