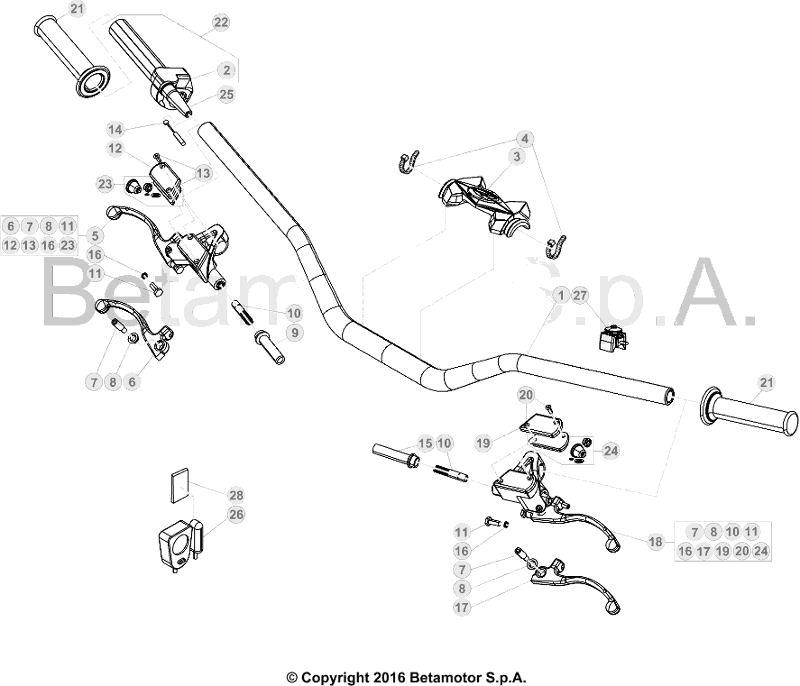

Vue éclatée – Commandes et guidon
BETA EVO 250 4T 2017
27 pièces
1
guidon rev 4t
Réf. OEM 22.20465.000
2
petit couvercle commande
Réf. OEM 12.55965.000
3
caoutchou protection guidon
Réf. OEM 007.35.066.00.00
4
collier en plastique noir l.100
Réf. OEM 15.13020.000
5
levier com. frein av.
Réf. OEM 007.36.000.80.52
6
levier frein avant nue-levier007360108
Réf. OEM 007.36.011.00.00
7
vis speciale levier frein/embrayage
Réf. OEM 31.96818.000
8
douille speciale levier frein/embr. rev3
Réf. OEM 11.26465.000
9
tube frein av. pompe rev-3 2005
Réf. OEM 29.09123.000
10
kit petit piston pompe (2102058/2102428)
Réf. OEM 20.05083.800
11
vis enregistrement levier avant
Réf. OEM 31.88601.000
12
couvercle reservoir huile pompe
Réf. OEM 12.68107.052
14
cable de gaz complet
Réf. OEM 008.35.000.82.00
15
tube embrayage hyd. pour pompe bassano
Réf. OEM 29.09103.000
16
ressort enregistrement levier
Réf. OEM 22.38701.000
17
levier c.embrayage nue levier007350108
Réf. OEM 007.35.011.00.00
18
levier com. embrayage
Réf. OEM 007.35.001.80.52
19
couvercle reservoir huile pompe
Réf. OEM 12.68106.052
20
vis couvercle reservoir huile
Réf. OEM 31.23410.052
21
poignees (couple) rev 3
Réf. OEM 22.18531.000
22
commande de gaz evo 4t
Réf. OEM 008.35.001.80.00
23
jeu reservoir huile pompe 21.02058
Réf. OEM 20.05075.000
24
jeu reservoir huile pompe 2102428
Réf. OEM 20.05074.000
25
caout.prot. enregistrement poignee gaz t
Réf. OEM 16.34080.000
26
compteur
Réf. OEM 007.35.060.00.00
27
interrupteur masse
Réf. OEM 007.35.057.00.00
28
tampon en caoutchoucmetro evo
Réf. OEM 007.35.061.82.00
Commandes et guidon
