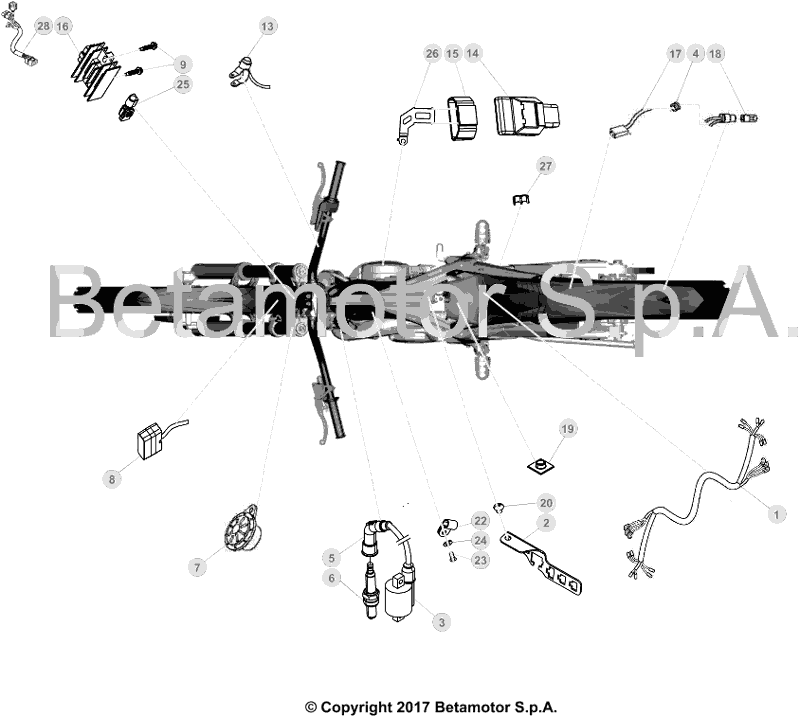

Vue éclatée – Installation électrique
BETA EVO 250 4T 2018
24 pièces
1
installation centrale
Réf. OEM 008.40.006.00.00
2
plate
Réf. OEM 008.40.009.22.00
3
cable bobine blinde
Réf. OEM 11.20681.000
4
caoutchouc instrument
Réf. OEM 16.34903.000
5
raccord blinde bougie rev4t-rr4t
Réf. OEM 27.13555.000
6
bougie
Réf. OEM C25.01.007.00.00
7
klaxon
Réf. OEM 007.40.150.00.00
8
phare avant
Réf. OEM 007.40.045.00.00
9
vis 5,5.25
Réf. OEM 31.30040.000
13
bouton avertisseur sonore
Réf. OEM 007.35.055.00.00
14
CDI UNIT
Réf. OEM 008.40.015.83.00
15
caoutchouc support c.d.i.
Réf. OEM 007.40.034.00.00
16
regulateur rr 125 - evo 4t
Réf. OEM 007.40.040.00.00
17
faiscau porte ampoule feu arr.
Réf. OEM 007.40.124.00.00
18
ampoule temoin boudin 12v-4w
Réf. OEM 21.15520.000
19
davier autocollant scooter
Réf. OEM 25.24430.000
20
vis beta 5.x12 t.b.c.h.
Réf. OEM 31.29810.000
22
collier fixage tube frein arr. alp4t
Réf. OEM 15.14301.052
23
vis 3,5.9,5 autotaradeuse t.c.c.c.
Réf. OEM 31.23100.000
24
rondelle 3.9 uni 6593
Réf. OEM 27.34100.000
25
dip feux complet
Réf. OEM 007.40.019.80.00
26
bride support
Réf. OEM 008.40.008.22.00
27
passe-cable double type 6/6
Réf. OEM 25.24443.000
28
câble régulateur
Réf. OEM 007.40.056.00.00
Installation électrique
