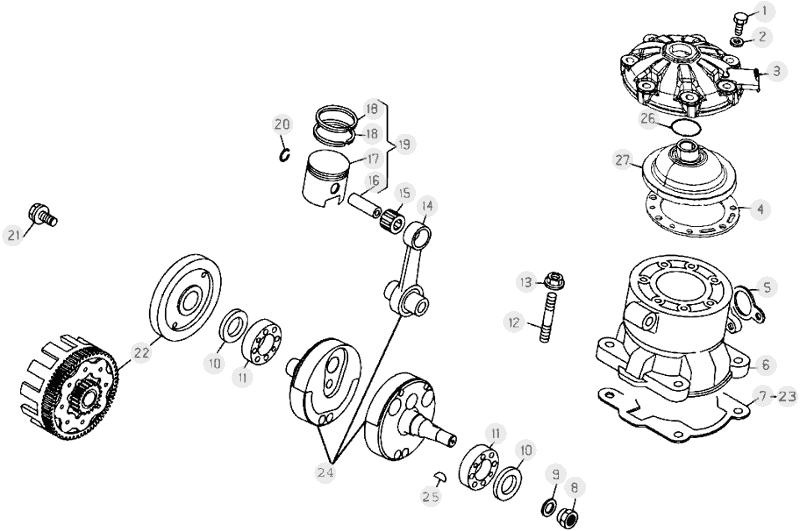

Vue éclatée – Vilebrequin / piston / arbre d’équilibrage
BETA EVO 290 2011
28 pièces
1
boulon spec. 7.31
Réf. OEM 11.52429.000
2
rondelle 7.12.0,5 cuivre
Réf. OEM 27.45100.000
3
protection externe tete
Réf. OEM 12.10070.000
4
joint cylindre culasse evo 2t'09/10-290
Réf. OEM 16.67214.000
5
joint echappement
Réf. OEM 16.80700.000
6
cylindre d.78 vtm-ts'09
Réf. OEM 12.51865.057
7
joint d'embase cylindre 0,5mm rev250/70/90
Réf. OEM 16.61761.000
7
joint d'embase cylindre evo/revep 0,2mm
Réf. OEM 16.61761.020
7
joint d'embase cylindre evo/revep 0,3mm
Réf. OEM 16.61761.030
8
ecrou spec. 16.1,25 ch 24 -x vol.
Réf. OEM 13.27115.000
9
rondelle speciale volant techno
Réf. OEM 27.57760.000
10
MAIN OIL SEAL LH 25X35X7
Réf. OEM 10.64661.000
11
roulement 30.62.16
Réf. OEM 12.99564.000
12
goujon 8.46
Réf. OEM 25.98080.000
13
ecrou m8 bride ch.10 l
Réf. OEM 13.17121.000
14
bielle complete 250cc/290cc '09
Réf. OEM 11.03727.800
15
cage à aiguille beta origine 250/300
Réf. OEM 16.16710.000
16
axe, d.78-d.72,5
Réf. OEM 28.94170.000
18
segment d.78
Réf. OEM 28.52210.000
19
piston complet d.78
Réf. OEM 25.86673.800
20
bague d'arret goujon 18
Réf. OEM 10.42600.000
21
boulon spec. engr. moteur techno
Réf. OEM 11.64100.000
22
transmission prim.a/cloche 250/250-300gb
Réf. OEM 007.03.024.80.00
23
joint d'embase cylindre evo/revep 0,1mm
Réf. OEM 16.61761.100
24
vilebrequin vtm-ts'09 250/290cc
Réf. OEM 10.00716.000
25
clavette 3.3,7.9,7
Réf. OEM 12.46000.000
26
or 22.27.2,5 vyton
Réf. OEM 10.66505.000
27
chambre de combustion 290cc d.78
Réf. OEM 12.18620.000
Vilebrequin / piston / arbre d’équilibrage
