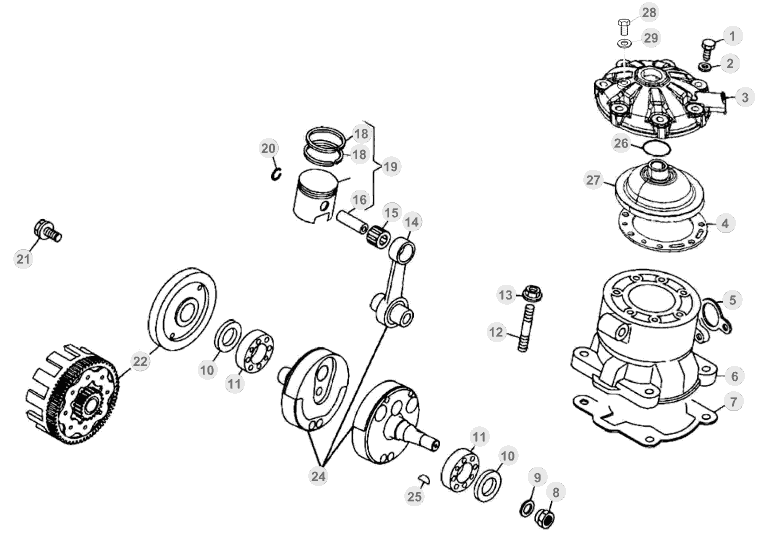

Vue éclatée – Vilebrequin / piston / arbre d’équilibrage
BETA EVO 300 2014
31 pièces
1
boulon spec. 7.31
Réf. OEM 11.52429.000
2
rondelle 7.12.0,5 cuivre
Réf. OEM 27.45100.000
3
protection externe tete
Réf. OEM 007.11.009.00.52
4
joint cylindre culasse
Réf. OEM 007.11.016.00.00
5
joint echappement
Réf. OEM 16.80700.000
6
cylindre d.79 evo 2t my'11
Réf. OEM 007.11.001.00.00
7
joint d'embase cylindre 0,5mm rev250/70/90
Réf. OEM 16.61761.000
7
joint d'embase cylindre evo/revep 0,2mm
Réf. OEM 16.61761.020
7
joint d'embase cylindre evo/revep 0,3mm
Réf. OEM 16.61761.030
8
ecrou spec. 16.1,25 ch 24 -x vol.
Réf. OEM 13.27115.000
9
rondelle speciale volant techno
Réf. OEM 27.57760.000
10
MAIN OIL SEAL LH 25X35X7
Réf. OEM 10.64661.000
11
roulement 30.62.16
Réf. OEM 12.99564.000
12
goujon 8.30
Réf. OEM 25.98055.000
13
ecrou m8 bride ch.10 l
Réf. OEM 13.17121.000
14
bielle complete evo
Réf. OEM 007.02.073.80.00
15
cage 18.22.22
Réf. OEM 16.16700.000
16
axe
Réf. OEM 026.02.023.00.00
18
circlip piston
Réf. OEM 007.02.055.00.00
19
piston complet -sel.a-
Réf. OEM 007.02.045.80.0A
19
PISTON B 78.97MM EVO/16-23 FTY/17-24 SS/17-24
Réf. OEM 007.02.045.80.0B
19
PISTON C 78.98MM EVO/16-23 FTY/17-24 SS/17-24
Réf. OEM 007.02.045.80.0C
20
bague d'arret goujon 18
Réf. OEM 10.42600.000
21
boulon spec. engr. moteur techno
Réf. OEM 11.64100.000
22
transmission prim. a/cloche
Réf. OEM 007.03.439.80.00
24
vilebrequin evo
Réf. OEM 007.02.085.80.00
25
clavette 3.3,7.9,7
Réf. OEM 12.46000.000
26
or 22.27.2,5 vyton
Réf. OEM 10.66505.000
27
chambre de combustion 300cc d.79
Réf. OEM 007.11.005.00.00
28
boulon 6.12 rs cle' 8
Réf. OEM 11.47018.000
29
rondelle epaisseur 6.12
Réf. OEM 27.58000.000
Vilebrequin / piston / arbre d’équilibrage
