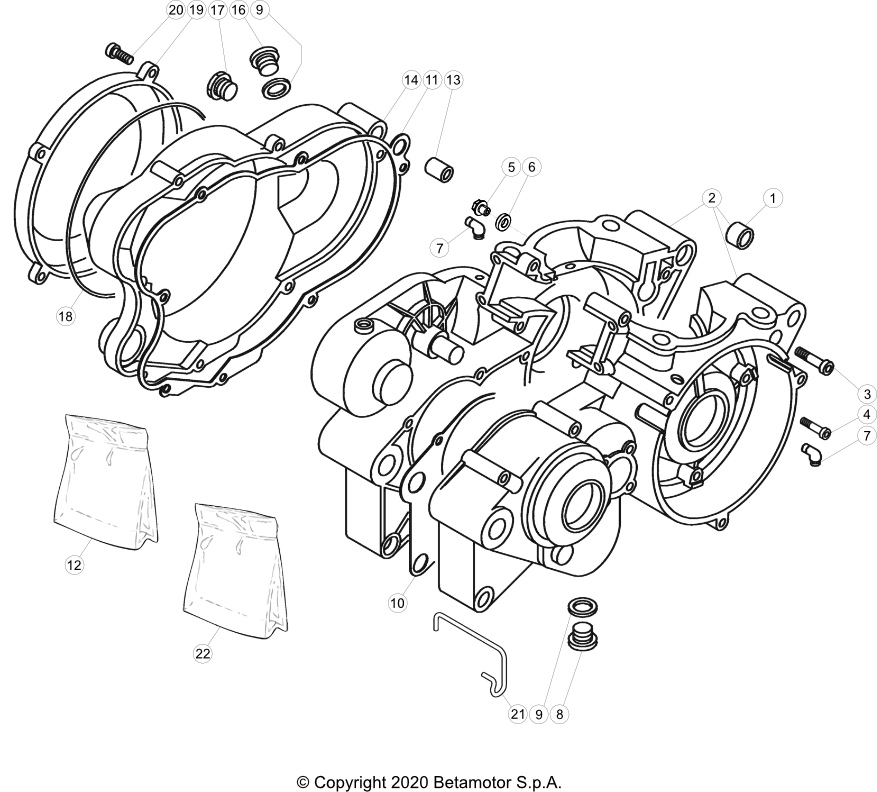

Vue éclatée – Carter moteur
BETA EVO 300 2T 2022
21 pièces
1
grain rif. 10,5.13.13
Réf. OEM 16.41500.000
2
carter moteur evo 2t
Réf. OEM 007.01.415.80.00
3
vis a tete a six pans 6.50 tcch
Réf. OEM 31.59010.000
4
vis a tete a six pans 5.12
Réf. OEM 31.29910.000
5
bouchon m6x6,5
Réf. OEM 007.01.007.00.00
6
rondelle 6.2x12x3
Réf. OEM 007.01.006.00.00
7
raccord pour event
Réf. OEM 27.23470.000
8
bouchon descharge huile 4t
Réf. OEM 29.00451.000
9
joint 16.22.5,1
Réf. OEM 16.53600.000
10
joint carter evo 2t my'14
Réf. OEM 007.01.350.00.00
11
joint couvercle embrayage int. rev 3
Réf. OEM 16.71681.000
12
kit anneaux
Réf. OEM 007.45.642.82.00
13
grain rif. 9.15
Réf. OEM 16.37010.000
14
couvercle embrayage int. evo -noir
Réf. OEM 12.62664.052
16
bouchon rempl. huile
Réf. OEM 29.10290.000
17
bouchon indicateur huile
Réf. OEM 29.10030.000
18
or couvercle embr. ext. techno
Réf. OEM 10.67340.000
19
CLUTCH COVER EVO 2ST MY13 -
Réf. OEM 032.01.001.82.00
20
vis a tete a six pans 6.20 t.c.c.h.
Réf. OEM 31.34510.000
21
passe-cable tubes moteur rev 4t
Réf. OEM 25.24584.000
22
jeu joints evo 2t 250cc
Réf. OEM 007.45.626.82.00
Carter moteur
