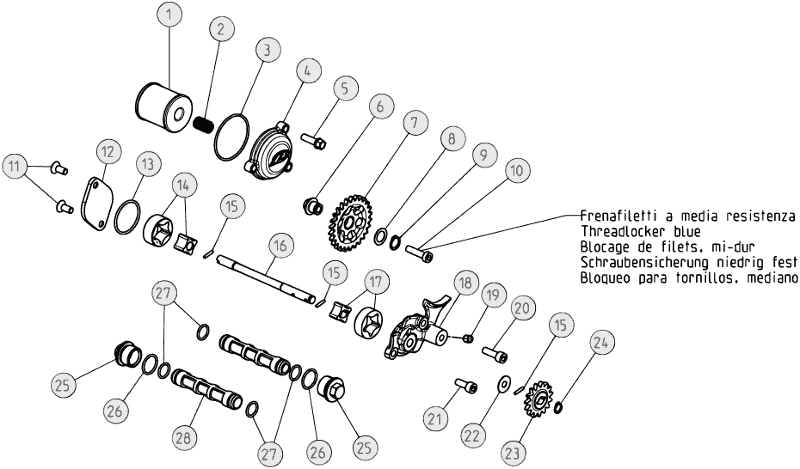

Vue éclatée – Lubrification
BETA EVO 300 4T 2014
28 pièces
1
filtre huile
Réf. OEM 001.08.006.00.00
2
ressort filtre huile
Réf. OEM 22.48830.000
3
or 44.17x1,78 (nbr 70)
Réf. OEM 10.66932.000
4
bouchon filtre
Réf. OEM 29.10531.000
5
boulon 6.20 rs ch 8
Réf. OEM 11.49070.000
6
pivot renvoi
Réf. OEM 25.45271.000
7
engranage renvoi
Réf. OEM 18.82606.800
8
rondelle epaisseur 11.17.0,5
Réf. OEM 27.58600.000
9
seeger 11
Réf. OEM 28.22720.000
10
vis a tete a six pans 6.25 t.c.c.h.
Réf. OEM 31.48507.000
11
vis 6.14 tspce 10.9
Réf. OEM 31.30595.000
12
bouchon pompe huile gauche
Réf. OEM 29.10532.000
13
or 32.2
Réf. OEM 10.66830.000
14
pompe h-10
Réf. OEM 25.88611.000
15
molette rn 2,5.11,8bf
Réf. OEM 27.84102.000
16
arbre pompe huile
Réf. OEM 10.27761.000
17
pompe h-12
Réf. OEM 25.88610.000
18
bouchon pompe huile droit compl.
Réf. OEM 29.10533.800
19
bouchon huile
Réf. OEM 29.00320.000
20
vis a tete a six pans 6.20 t.c.c.h.
Réf. OEM 31.34510.000
21
vis a tete a six pans 6.15 t.c.c.h.
Réf. OEM 31.31050.000
22
rondelle epaisseur 8,2.15.0,50
Réf. OEM 27.58061.050
23
engranage pompe huile
Réf. OEM 18.81011.000
24
seeger 8
Réf. OEM 28.22652.000
25
bouchon m20x1,5 cl.13
Réf. OEM 36.25357.000
26
joint 17,17x1,78
Réf. OEM 10.66321.000
27
or 12,42.1,78 nbr70
Réf. OEM 10.66295.000
28
filtre huile 15x38mm
Réf. OEM 36.25356.000
Lubrification
