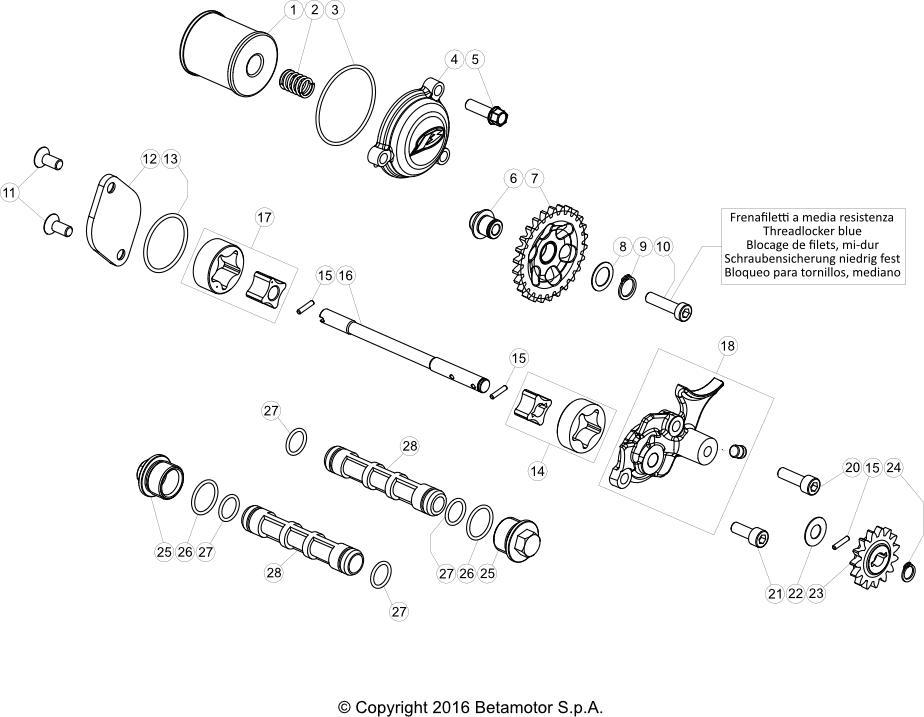

Vue éclatée – Lubrification
BETA EVO 300 4T 2021
27 pièces
1
filtre huile
Réf. OEM 001.08.006.00.00
2
ressort filtre huile
Réf. OEM 22.48830.000
3
or 44.17x1,78 (nbr 70)
Réf. OEM 10.66932.000
4
bouchon filtre
Réf. OEM 29.10531.000
5
boulon 6.20 rs ch 8
Réf. OEM 11.49070.000
6
pivot renvoi
Réf. OEM 25.45271.000
7
engranage renvoi
Réf. OEM 18.82606.800
8
rondelle epaisseur 11.17.0,5
Réf. OEM 27.58600.000
9
seeger 11
Réf. OEM 28.22720.000
10
vis a tete a six pans 6.25 t.c.c.h.
Réf. OEM 31.48507.000
11
vis 6.14 tspce 10.9
Réf. OEM 31.30595.000
12
couvercle pompe huile
Réf. OEM 001.08.002.00.00
13
or 32.2
Réf. OEM 10.66830.000
14
pompe h-10
Réf. OEM 25.88611.000
15
molette rn 2,5.11,8bf
Réf. OEM 27.84102.000
16
arbre de pompe à huile
Réf. OEM 001.08.005.00.00
17
pompe huile
Réf. OEM 001.08.000.00.00
18
bouchon pompe huile droit compl.
Réf. OEM 29.10533.800
20
vis a tete a six pans 6.20 t.c.c.h.
Réf. OEM 31.34510.000
21
vis a tete a six pans 6.15 t.c.c.h.
Réf. OEM 31.31050.000
22
rondelle epaisseur 8,2.15.0,50
Réf. OEM 27.58061.050
23
engranage pompe huile
Réf. OEM 18.81011.000
24
seeger 8
Réf. OEM 28.22652.000
25
bouchon m20x1,5 cl.13
Réf. OEM 36.25357.000
26
joint 17,17x1,78
Réf. OEM 10.66321.000
27
or 12,42.1,78 nbr70
Réf. OEM 10.66295.000
28
filtre huile 15x38mm
Réf. OEM 36.25356.000
Lubrification
