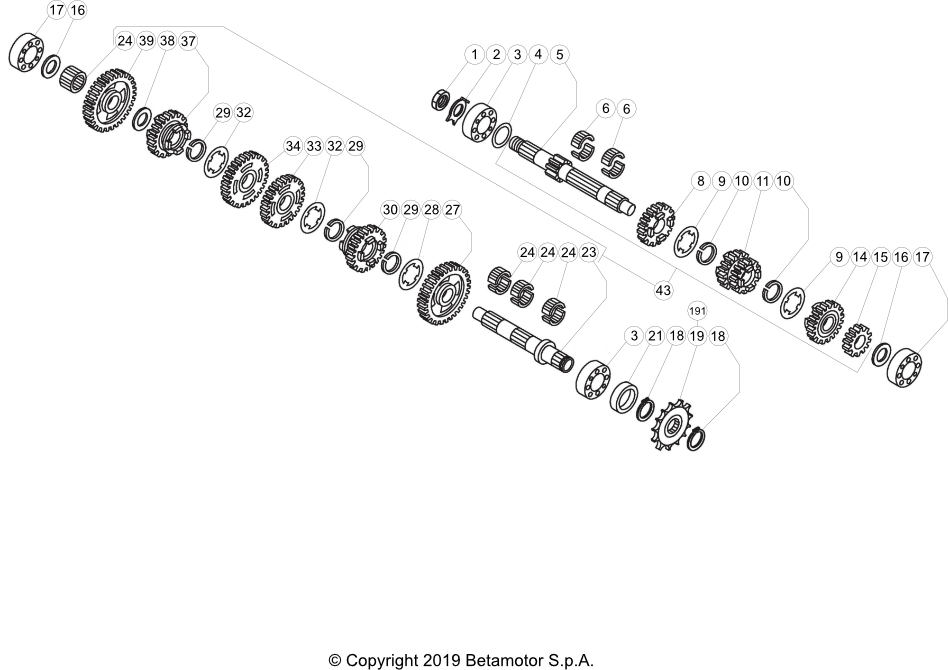

Vue éclatée – Boîte de vitesses
BETA EVO 300 SS 2T 2022
31 pièces
1
ecrou spec.14.1,25.6 ch 22 bras osc.
Réf. OEM 13.28950.000
2
rondelle 14 seere-ecrou 125-76
Réf. OEM 27.74760.000
3
roulement 20.52.15 - cage en acier
Réf. OEM 12.98980.000
4
rondelle epaisseur c72 20.30.0,5
Réf. OEM 27.73630.000
5
arbre primaire rev 3 '05
Réf. OEM 10.23373.800
6
cage 16.21.10 2 pieces
Réf. OEM 16.14870.000
8
engranage 5 sur 1 evo 2t my'11
Réf. OEM 007.04.102.00.00
9
rondelle speciale boite a vitesse tr-61
Réf. OEM 27.73860.000
10
seeger 19 sw
Réf. OEM 28.25450.000
11
engranage 3/4 sur 1 evo 2t my'11
Réf. OEM 007.04.101.00.00
14
engranage 6 sur 1 evo 2t my'11
Réf. OEM 007.04.106.00.00
15
engranage 2 sur 1 125-tr
Réf. OEM 18.32210.800
16
rondelle epaisseur 15.25.0,50
Réf. OEM 27.64500.050
17
roulement 15.35.11
Réf. OEM 12.94000.000
18
seeger 20e
Réf. OEM 28.25400.000
19
pignon chaine z 11 rev/evo
Réf. OEM 25.60843.000
21
joint spy 20.37.7
Réf. OEM 10.64050.000
23
arbre secondaire techno / rev3
Réf. OEM 10.29371.800
24
cage 18.22.10
Réf. OEM 16.16580.000
27
engranage 2 sur 2 evo 2t my'11
Réf. OEM 007.04.108.00.00
28
rondelle speciale boite a vitesse
Réf. OEM 007.04.110.00.00
29
seeger 20 sw
Réf. OEM 28.25460.000
30
engranage 6 sur 2 evo 2t my'11
Réf. OEM 007.04.109.00.00
32
rondelle speciale boite a vitesse
Réf. OEM 27.73870.000
33
engranage 3 sur 2 evo 2t my'11
Réf. OEM 007.04.103.00.00
34
engranage 4 sur 2 evo 2t my'11
Réf. OEM 007.04.104.00.00
37
engranage 5 sur 2 evo 2t my'11
Réf. OEM 007.04.105.00.00
38
rondelle epaisseur 18.27.0,8
Réf. OEM 27.73560.000
39
engranage 1 sur 2 evo 2t my'11
Réf. OEM 007.04.107.00.00
43
boite a vitesse complet evo 2t my'11
Réf. OEM 007.04.100.80.00
191
pignon de sortie de boite - 10 dents
Réf. OEM 001.04.010.00.00
Boîte de vitesses
