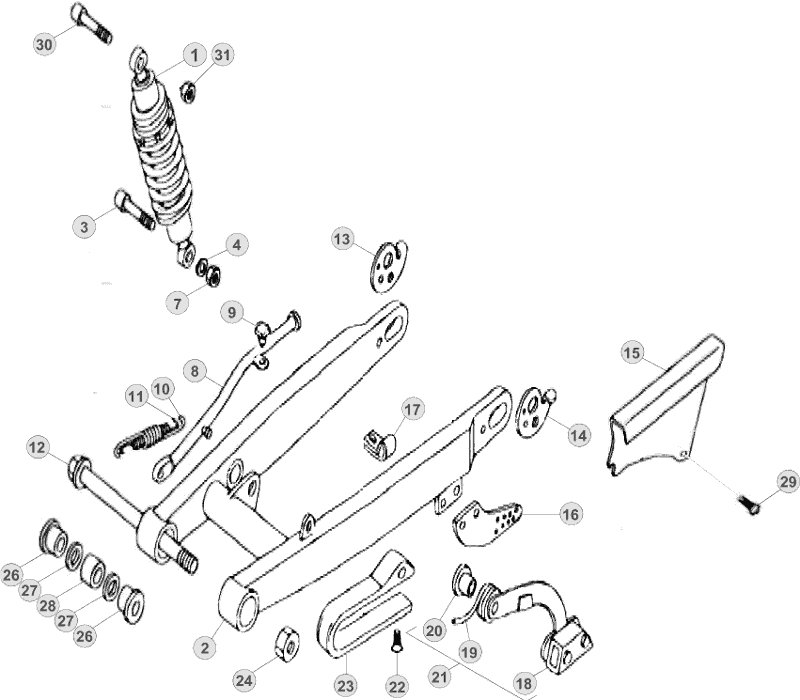

Vue éclatée – Bras oscillant
BETA EVO 80 JUNIOR 2017
28 pièces
1
ammortisseur
Réf. OEM 012.33.001.80.00
2
bras oscillant evo 80 junior *noir*
Réf. OEM 15.49646.072
3
vis 10.55 tcch
Réf. OEM 31.65510.000
4
rondelle 10.21.2
Réf. OEM 27.54000.000
7
ecrou 10 a blocage automatique bas
Réf. OEM 13.19010.000
8
bequille rev 50
Réf. OEM 12.39971.000
9
caoutchouc bequille ( rev 50/80)
Réf. OEM 16.29489.000
10
ressort exterieure pour bequille lateral
Réf. OEM 22.47022.000
11
ressort bequille interieur
Réf. OEM 22.47019.000
12
pivot bras oscillant rev 50
Réf. OEM 25.55725.000
13
tendeur droit, rev 50 / mini cross
Réf. OEM 29.11892.000
14
tendeur gauche, rev 50 / minicross
Réf. OEM 29.11891.000
15
carter chaine rev 50/80
Réf. OEM 12.84771.052
16
protection couronne rev3 - 2001
Réf. OEM 25.98955.000
17
bride cable en caoutchouc 12
Réf. OEM 15.14653.000
18
caoutchouc tendeur de chaine 25.25970
Réf. OEM 16.22500.000
19
ressort retour patin tendeur de chaine
Réf. OEM 22.81111.000
20
entretoise tendeur de chaine 25.25970
Réf. OEM 13.46314.000
21
patin tendeur de chaine complet techno/r
Réf. OEM 25.25970.000
22
vis 6.12 t.e.p.c.h.
Réf. OEM 31.30500.000
23
patin de bras oscillant
Réf. OEM 29.10093.052
24
ecrou m12
Réf. OEM 13.21155.000
26
entretoise bras oscillant rev50/80
Réf. OEM 13.49201.000
27
joint spi 20.26.4 nbr
Réf. OEM 10.41195.000
28
cage à aiguille 20.26.12
Réf. OEM 11.22850.000
29
vis 6.12 t.15 t.r.l.c.c.
Réf. OEM 31.30530.000
30
boulon 10.50 1,25(10.9)
Réf. OEM 11.62060.000
31
ecrou m10x1,25 - h.8.5 ch.14 self-locking
Réf. OEM 13.21060.000
Bras oscillant
