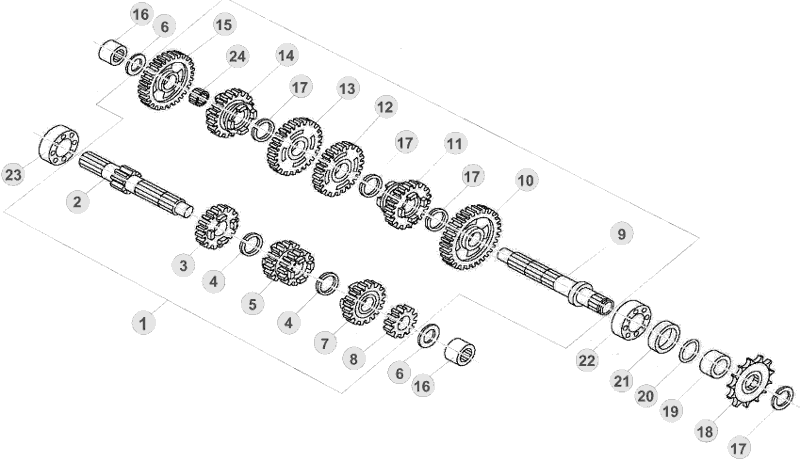

Vue éclatée – Boîte de vitesses
BETA EVO 80 SENIOR 2016
24 pièces
1
boite a vitesse compl rev 80
Réf. OEM 12.00686.800
2
arbre primaire rk6-50
Réf. OEM 10.23520.800
3
engranage 5 sur 1 rev 80
Réf. OEM 18.38412.800
4
seeger 17 sw
Réf. OEM 28.24950.000
5
engranage 3/4 sur primaire cr-65/2002
Réf. OEM 18.37652.800
6
rondelle epaisseur c72 12.25.1
Réf. OEM 27.60500.000
7
engranage 6 sur 1 rev 80
Réf. OEM 18.38742.800
8
engranage 2 vit. sur 1 techno-50
Réf. OEM 18.34110.800
9
arbre secondaire rr/cr-99
Réf. OEM 10.28051.800
10
engranage 2 vit. sur 2 techno-50
Réf. OEM 18.52030.800
11
engranage 6 sur 2 rev 80
Réf. OEM 18.67142.800
12
engranage 3 vit. sur 2 rk6-50
Réf. OEM 18.61500.800
13
engranage 4 vit. sur 2 rk6-50
Réf. OEM 18.64100.800
14
engranage 5 sur 2 rev 80
Réf. OEM 18.66442.800
15
engranage 1 vit. sur 2 rr-50/99
Réf. OEM 18.43023.800
16
coussinet a roulements nk 12.19.12
Réf. OEM 11.22250.000
17
seeger as 20e
Réf. OEM 28.25410.000
18
pignon chaine z 11 tr-125/rev80
Réf. OEM 25.61050.000
19
entretoise pignon chaine rk6-50
Réf. OEM 13.55250.000
20
or 18,77.22,33.1,78
Réf. OEM 10.66350.000
21
joint spy 26.35.7
Réf. OEM 10.64700.000
22
roulement 20.42.12
Réf. OEM 12.98000.000
23
roulement 17.40.9
Réf. OEM 12.95500.000
24
cage 14.18.8 2-4
Réf. OEM 16.12650.000
Boîte de vitesses
