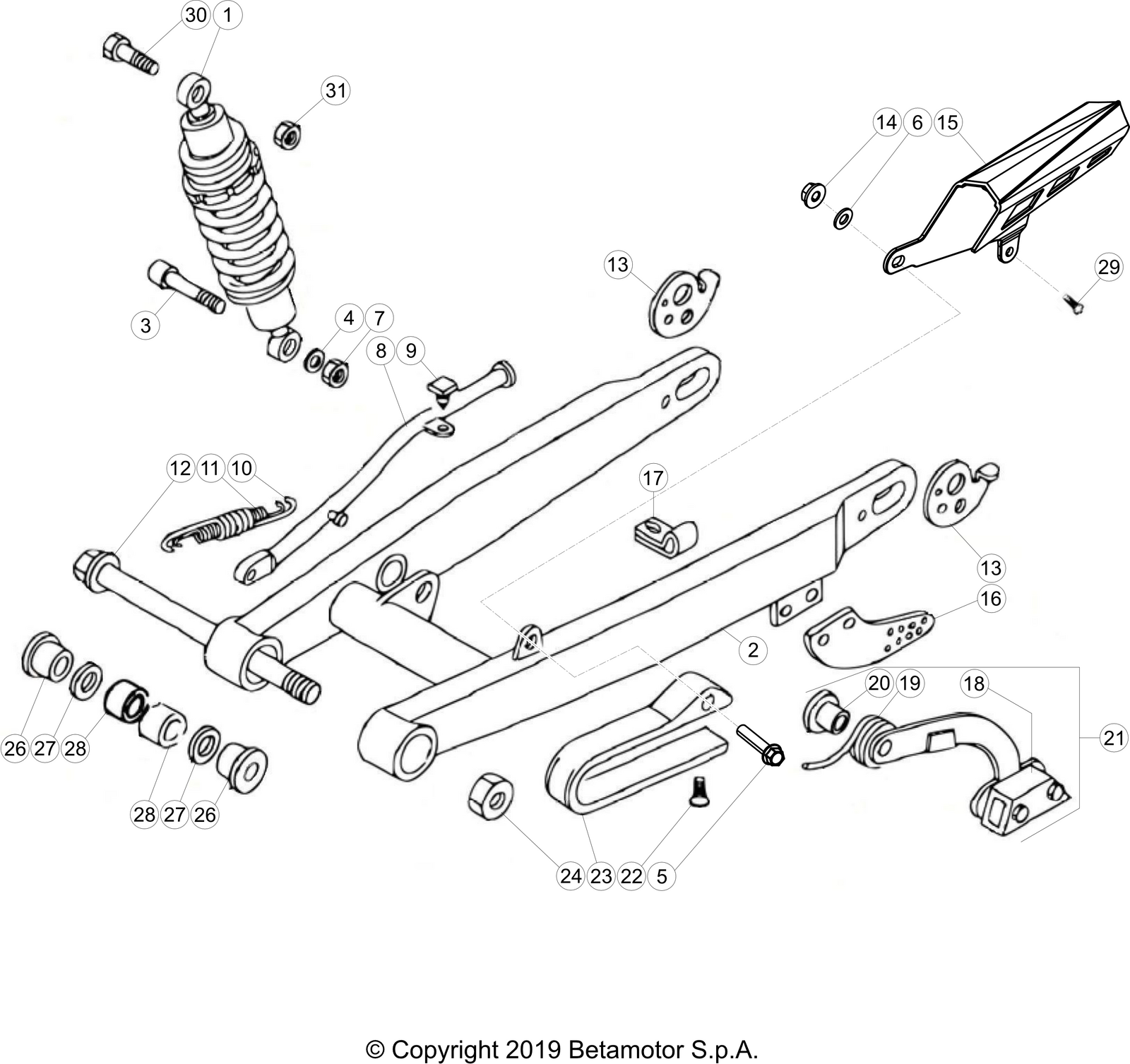

Vue éclatée – Bras oscillant
BETA EVO 80 SENIOR 2024
30 pièces
1
ammortisseur
Réf. OEM 012.33.000.80.00
2
SWINGARM RED EVO 2T 80 SENIOR
Réf. OEM 012.33.003.40.50
3
vis 10.55 tcch
Réf. OEM 31.65510.000
4
rondelle 10.21.2
Réf. OEM 27.54000.000
5
vis 6.40 rs cle' 8
Réf. OEM 11.50360.000
6
rondelle 6.12.1,6 din 125
Réf. OEM 27.40500.000
7
ecrou 10 a blocage automatique bas
Réf. OEM 13.19010.000
8
bequille rev 80
Réf. OEM 12.39972.000
9
caoutchouc bequille ( rev 50/80)
Réf. OEM 16.29489.000
10
ressort exterieure pour bequille lateral
Réf. OEM 22.47022.000
11
ressort bequille interieur
Réf. OEM 22.47019.000
12
pivot bras oscillant rev 50
Réf. OEM 25.55725.000
13
tendeur, tr-34/r
Réf. OEM 29.11860.000
14
ecrou a blocage automatique 6bas
Réf. OEM 13.13020.000
15
couvre-chain evo 4t noir
Réf. OEM 008.33.050.10.59
16
protection couronne rev3 - 2001
Réf. OEM 25.98955.000
17
collier
Réf. OEM 15.14655.000
18
caoutchouc tendeur de chaine 25.25970
Réf. OEM 16.22500.000
19
ressort retour patin tendeur de chaine
Réf. OEM 22.81111.000
20
entretoise tendeur de chaine 25.25970
Réf. OEM 13.46314.000
21
patin tendeur de chaine complet techno/r
Réf. OEM 25.25970.000
22
vis 6.12 t.e.p.c.h.
Réf. OEM 31.30500.000
23
patin de bras oscillant
Réf. OEM 29.10093.052
24
ecrou m12
Réf. OEM 13.21155.000
26
entretoise bras oscillant rev50/80
Réf. OEM 13.49201.000
27
joint spi 20.26.4 nbr
Réf. OEM 10.41195.000
28
cage à aiguille 20.26.12
Réf. OEM 11.22850.000
29
vis 5.10 t.r.l.c.c. t.10
Réf. OEM 31.30080.000
30
boulon 10.50 1,25(10.9)
Réf. OEM 11.62060.000
31
ecrou m10x1,25 - h.8.5 ch.14 self-locking
Réf. OEM 13.21060.000
Bras oscillant
