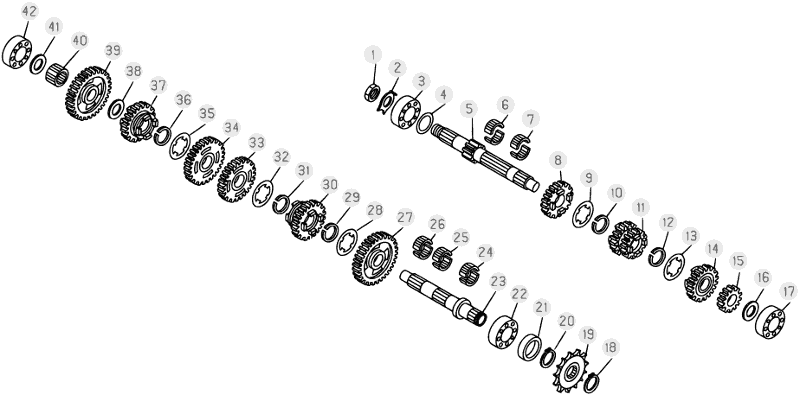

Vue éclatée – Boîte de vitesses
BETA REV 200 2006
29 pièces
1
ecrou spec.14.1,25.6 ch 22 bras osc.
Réf. OEM 13.28950.000
2
rondelle 14 seere-ecrou 125-76
Réf. OEM 27.74760.000
4
rondelle epaisseur c72 20.30.0,5
Réf. OEM 27.73630.000
5
arbre primaire rev 3 '05
Réf. OEM 10.23373.800
7
cage 16.21.10 2 pieces
Réf. OEM 16.14870.000
8
engranage 5 sur 1 rev 3 '04'05
Réf. OEM 18.38491.800
11
engranage 3/4 sur 1 rev 3 '03'04'05
Réf. OEM 18.37730.800
12
seeger 19 sw
Réf. OEM 28.25450.000
13
rondelle speciale boite a vitesse tr-61
Réf. OEM 27.73860.000
14
engranage 6 sur 1 rev 3 '04'05
Réf. OEM 18.38771.800
15
engranage 2 sur 1 125-tr
Réf. OEM 18.32210.800
19
pignon chaine z 11 rev/evo
Réf. OEM 25.60843.000
20
seeger 20e
Réf. OEM 28.25400.000
21
joint spy 20.37.7
Réf. OEM 10.64050.000
22
roulement 20.52.15 ntn
Réf. OEM 12.99022.000
23
arbre secondaire techno / rev3
Réf. OEM 10.29371.800
26
cage 18.22.10
Réf. OEM 16.16580.000
27
engranage 2 sur 2 rev 3 '04'05
Réf. OEM 18.53121.800
30
engranage 6 sur 2 tr-34 / rev3
Réf. OEM 18.67110.800
33
engranage 3 sur 2 rev 3 '04'05
Réf. OEM 18.58941.800
34
engranage 4 sur 2 rev 3 '04
Réf. OEM 18.64831.800
35
rondelle speciale boite a vitesse
Réf. OEM 27.73870.000
36
seeger 20 sw
Réf. OEM 28.25460.000
37
engranage 5 sur 2 125 tr / rev 3
Réf. OEM 18.66410.800
38
rondelle epaisseur 18.27.0,8
Réf. OEM 27.73560.000
39
engranage 1 sur 2 rev 3 '05
Réf. OEM 18.43072.800
40
cage 18.22.10
Réf. OEM 16.16560.000
41
rondelle ep. 15.25.1,00
Réf. OEM 27.64500.100
42
roulement 15.35.11
Réf. OEM 12.94000.000
Boîte de vitesses
