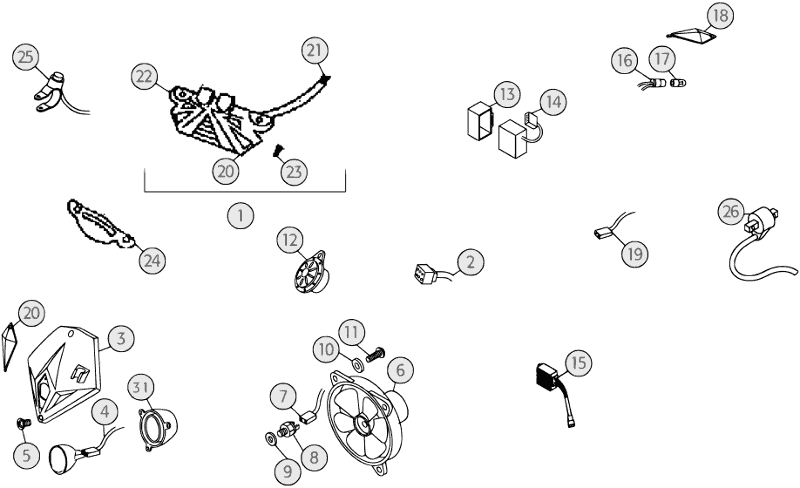

Vue éclatée – Installation électrique
BETA REV 250 4T 2008
26 pièces
1
commodo feux rev 3 '07 / rev 4t
Réf. OEM 13.36645.000
2
systeme central rev 4t
Réf. OEM 18.01676.000
3
cache p/phare rev 3 '08
Réf. OEM 22.28698.097
5
vis 5.16 t.r.l.c.c. t.10
Réf. OEM 31.29860.000
6
ventilateur electrique avec support, cab
Réf. OEM 007.39.030.00.00
7
installation interrupteur thermique
Réf. OEM 18.01859.000
8
interrupteur thermique zero
Réf. OEM 29.11960.000
9
joint 8.20.1 cuivre
Réf. OEM 16.49500.000
10
rondelle en caoutchouc 6.20.3
Réf. OEM 27.43000.000
11
vis 6.16 t.r.l.c.c. t.12
Réf. OEM 31.30520.000
12
HORN, REV 3 05
Réf. OEM 10.09181.000
13
caoutchouc support c.d.i. rev3
Réf. OEM 16.23325.000
14
bobine digital (c.d.i.) rev 4t '08
Réf. OEM 12.41835.800
15
regulateur
Réf. OEM 27.28102.000
16
porte-ampoule feu arr. rev-3 2005
Réf. OEM 25.91761.000
17
ampoule temoin boudin 12v-4w
Réf. OEM 21.15520.000
18
feu arriere rev 3 '06
Réf. OEM 15.01823.053
19
systeme feu arr. rev-3 '05
Réf. OEM 18.01426.000
20
couvercle dip rev3 07 - cmpetition
Réf. OEM 12.56525.159
21
systeme interrupteur dip rev 3 '07
Réf. OEM 18.01509.000
22
support interrupteur dip comp. rev 07
Réf. OEM 28.98282.159
23
vis autofiletant
Réf. OEM 31.22570.000
24
passe-cable guidon rev3 '07 -noir
Réf. OEM 25.24463.159
25
bouton avertisseur sonore
Réf. OEM 007.35.055.00.00
26
bobine rev 4t '08
Réf. OEM 11.20681.800
31
capuchon lampe phare ant. rev3
Réf. OEM 12.03161.059
