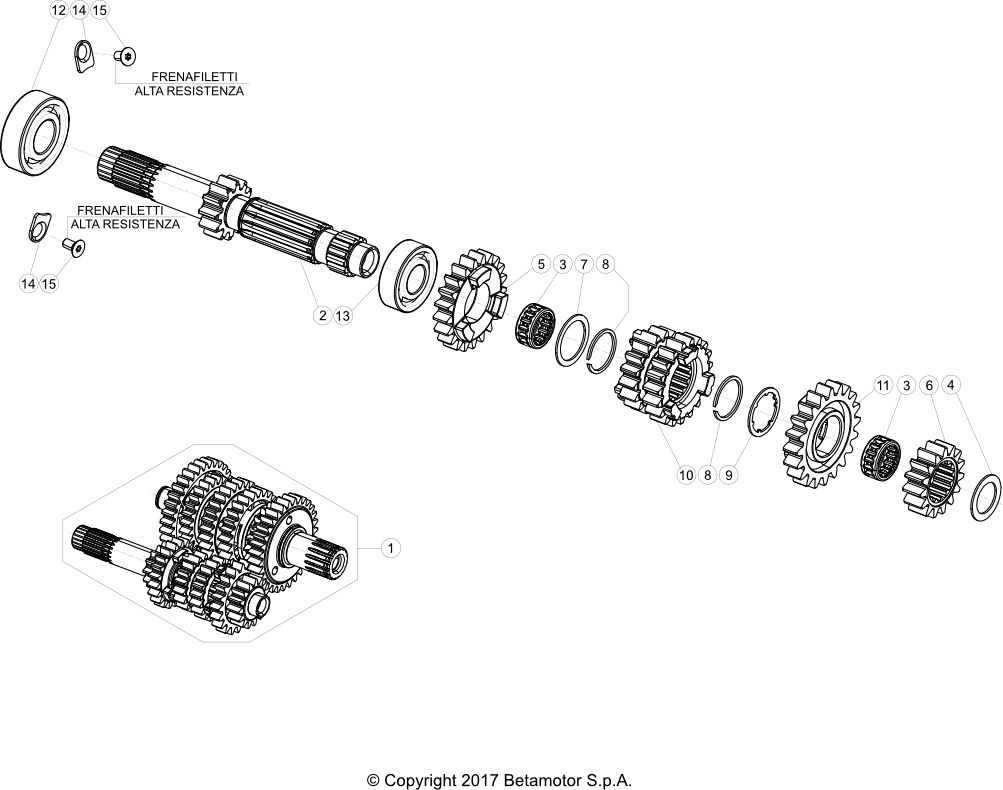

Vue éclatée – Boîte de vitesses
BETA RR 125 2021
16 pièces
1
GEARBOX - KIT
Réf. OEM 035.04.029.82.00
2
arbre primaire boite a vitesse
Réf. OEM 035.04.026.00.00
3
cage 18.22.10
Réf. OEM 16.16580.000
4
rondelle barillet 17x25x1
Réf. OEM 035.04.016.00.00
5
engrenage 5eme primaire
Réf. OEM 035.04.002.00.00
6
engrenage 2eme primaire
Réf. OEM 035.04.023.00.00
7
rondelle 22x28x1
Réf. OEM C19.04.004.00.00
8
bague d'arrét sw 22x1,2
Réf. OEM C01.31.005.00.00
9
rondelle
Réf. OEM 035.04.022.00.00
10
engrenage 3eme/4eme primaire
Réf. OEM 035.04.004.00.00
10
3°/4° MAINSHAFT GEAR - KIT
Réf. OEM 035.04.030.82.00
11
engrenage 6eme primaire
Réf. OEM 035.04.006.00.00
12
roulement
Réf. OEM 12.98001.000
13
cuscinetto17x35x10
Réf. OEM C06.01.036.00.00
14
plaquette
Réf. OEM 006.01.019.00.09
15
vis m5x10
Réf. OEM 31.30085.000
Boîte de vitesses
