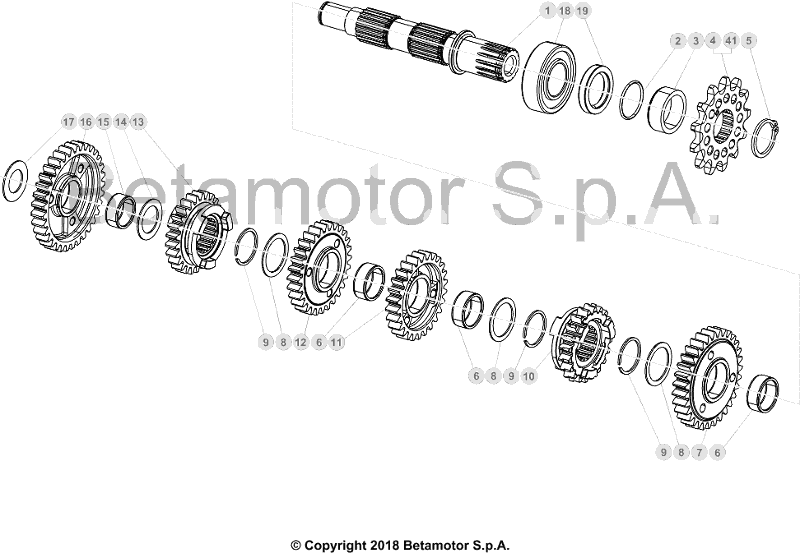

Vue éclatée – Boîte de vitesses
BETA RR 200 2019
20 pièces
1
arbre secondaire boite a vites
Réf. OEM 035.04.020.80.00
2
joint torique 25,12.1,78
Réf. OEM 10.66620.000
3
entretoise
Réf. OEM 006.04.040.00.00
4
pinion z.14
Réf. OEM 006.04.051.00.00
5
circlip de pignon de sortie de boite beta
Réf. OEM 28.25530.000
6
douille a roulements k 20.24.10
Réf. OEM 11.22845.000
7
2ND GEAR - LAYSHAFT
Réf. OEM 035.04.009.00.00
8
rondelle
Réf. OEM 035.04.003.00.00
9
bague d'arret sw24
Réf. OEM C01.31.008.00.00
10
engrenage 6eme secondaire
Réf. OEM 035.04.019.00.00
11
engrenage4eme secondaire
Réf. OEM 035.04.012.00.00
12
engrenage 3eme secondaire
Réf. OEM 035.04.011.00.00
13
engrenage5eme secondaire
Réf. OEM 035.04.018.00.00
14
rondelle epaisseur c.72 20.30.1
Réf. OEM 27.73635.000
15
douille a roulements k 20.24.10
Réf. OEM 11.22835.000
16
engrenage 1eme secondaire
Réf. OEM 035.04.014.00.00
17
rondelle de butée 17x30x1
Réf. OEM 006.04.032.00.00
18
roulement (6205) c3
Réf. OEM 12.95610.000
19
joint spy 32.45.7 bsl
Réf. OEM 10.66020.000
41
pignon z.15
Réf. OEM 006.04.052.00.00
Boîte de vitesses
