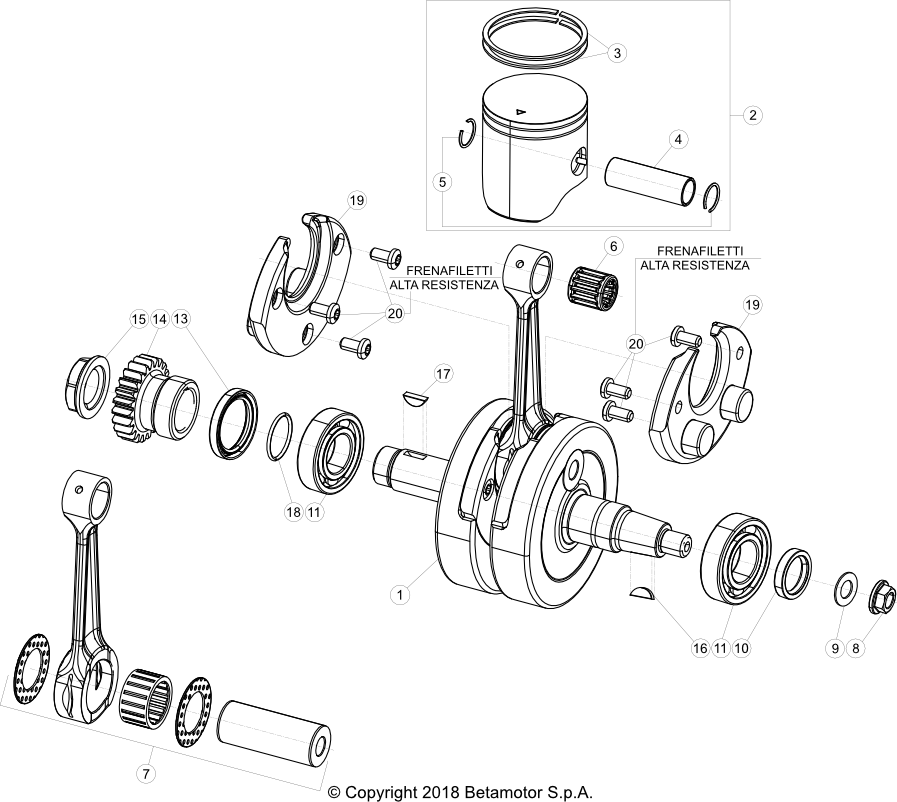

Vue éclatée – Vilebrequin / piston / arbre d’équilibrage
BETA RR 200 2022
22 pièces
1
vilebrequin
Réf. OEM 035.02.030.80.00
2
piston cote a
Réf. OEM 035.02.029.80.0A
2
piston cote b
Réf. OEM 035.02.029.80.0B
2
piston cote c
Réf. OEM 035.02.029.80.0C
3
joint spy d62
Réf. OEM 035.02.027.00.00
4
axe d16x50
Réf. OEM 035.02.028.00.00
5
bague d'arret
Réf. OEM 035.02.031.00.00
6
cage à aiguille beta origine
Réf. OEM 16.14360.000
7
bielle
Réf. OEM 035.02.021.80.00
8
ecrou
Réf. OEM 13.25010.000
9
rondelle élastique
Réf. OEM 27.74810.000
10
MAIN OIL SEAL LH 25X35X7
Réf. OEM 10.64661.000
11
cuscinetto25x57x16
Réf. OEM C06.01.043.00.00
12
joint spy 25x35x7
Réf. OEM C02.01.041.00.00
13
joint spy 32.45.7 bsl
Réf. OEM 10.66020.000
14
pignon de transmission primair
Réf. OEM 035.03.001.00.00
15
ecrou m20x1x5 lh
Réf. OEM 006.03.023.00.00
16
clavette 3.5
Réf. OEM 12.46020.000
17
cle 4.5 uni-6606
Réf. OEM 12.46151.000
18
joint 21,95x25,51x1,78
Réf. OEM 10.66490.000
19
douille vilebrequin
Réf. OEM 035.02.034.00.00
20
vis 6.12 torx
Réf. OEM C24.91.002.00.00
Vilebrequin / piston / arbre d’équilibrage
