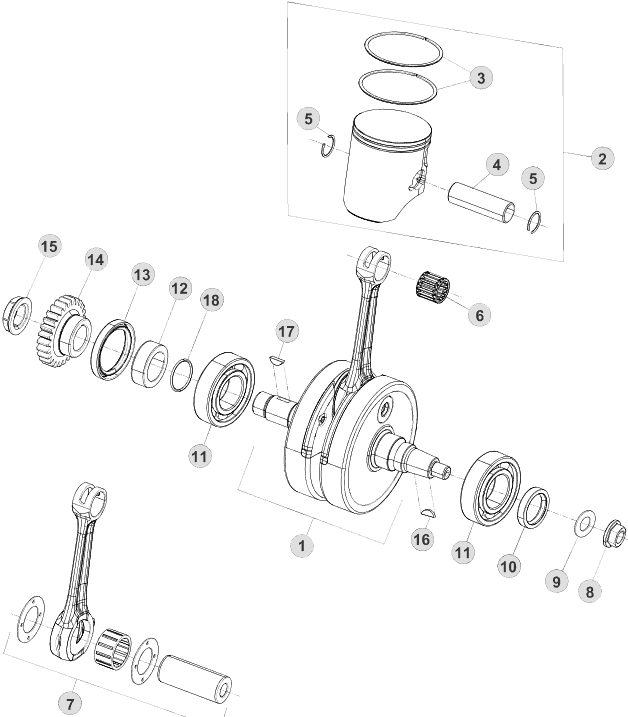

Vue éclatée – Vilebrequin / piston / arbre d’équilibrage
BETA RR 250 2014
19 pièces
1
vilebrequin 250/300cc
Réf. OEM 026.02.000.80.00
2
piston cote a 250 rr ø 66,350 mm
Réf. OEM 026.02.062.80.0A
2
piston cote b 250 rr ø 66,360 mm
Réf. OEM 026.02.062.80.0B
2
piston cote c 250 rr ø 66,370 mm
Réf. OEM 026.02.062.80.0C
4
axe
Réf. OEM 026.02.023.00.00
5
bague d'arret goujon 18
Réf. OEM 10.42600.000
6
cage à aiguille beta origine 250/300
Réf. OEM 16.16710.000
7
bielle
Réf. OEM 026.02.073.80.00
8
ecrou
Réf. OEM 13.25010.000
9
rondelle élastique
Réf. OEM 27.74810.000
10
MAIN OIL SEAL LH 25X35X7
Réf. OEM 10.64661.000
11
roulement de vilebrequin beta côté droit
Réf. OEM C06.01.035.00.00
12
entretoise
Réf. OEM 026.02.009.00.00
13
joint spy 38x52x7
Réf. OEM C02.01.042.00.00
14
pignon transmission primaire z=28
Réf. OEM 026.03.001.00.00
15
ecrou m20x1x5 lh
Réf. OEM 006.03.023.00.00
16
clavette 3.5
Réf. OEM 12.46020.000
17
cle 4.5 uni-6606
Réf. OEM 12.46151.000
18
joint torique 25,12.1,78
Réf. OEM 10.66620.000
Vilebrequin / piston / arbre d’équilibrage
