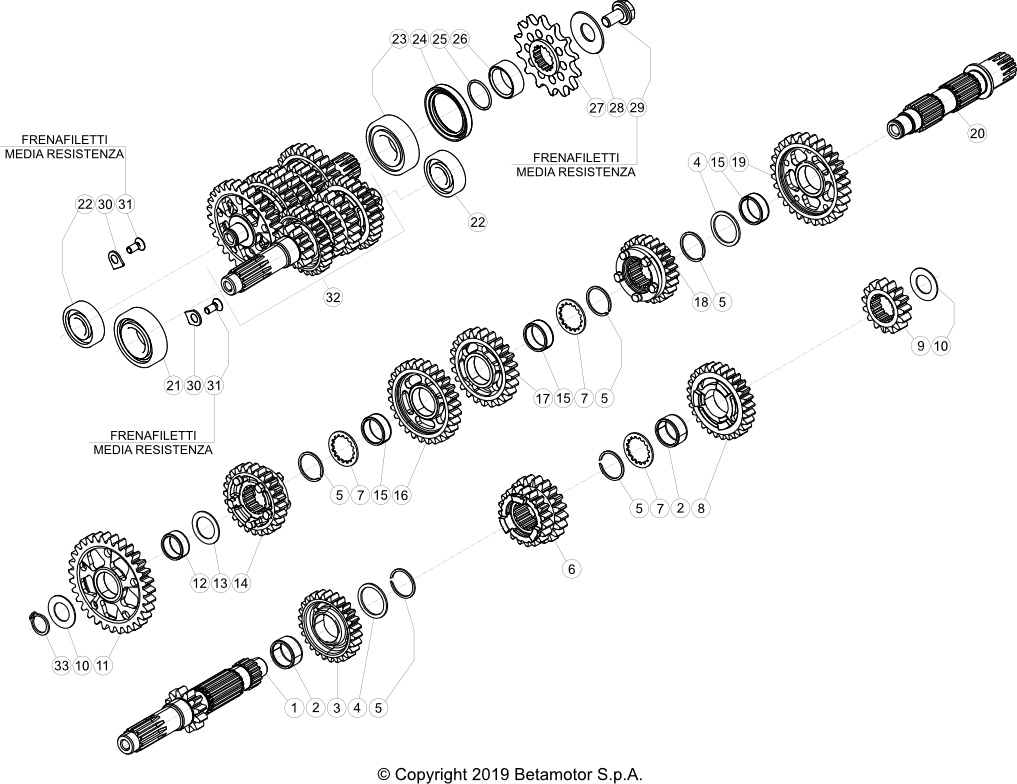

Vue éclatée – Boîte de vitesses
BETA RR 390 2020
34 pièces
arbre primaire
Réf. OEM 006.04.010.00.00
douille a roulements k 22.26.13 tn
Réf. OEM 11.22855.000
cinquième sur le primaire
Réf. OEM 006.04.015.00.00
rondelle de butée
Réf. OEM 006.04.031.00.00
circlip sw25
Réf. OEM 28.25520.000
troisième et quatrième sur leprimaire
Réf. OEM 006.04.013.00.00
rondelle de butée
Réf. OEM 006.04.030.00.00
sixième sur le primaire
Réf. OEM 006.04.016.00.00
deuxième sur le primaire
Réf. OEM 006.04.012.00.00
rondelle de butée 17x30x1
Réf. OEM 006.04.032.00.00
première sur le secondaire
Réf. OEM 006.04.021.00.00
douille a roulements k 20.24.10
Réf. OEM 11.22835.000
rondelle de butée 20x30x1
Réf. OEM 006.04.033.00.00
cinquième sur le secondaire
Réf. OEM 006.04.025.00.00
douille a roulements k 20.24.10
Réf. OEM 11.22845.000
troisième sur le secondaire
Réf. OEM 006.04.023.00.00
quatrième sur le secondaire
Réf. OEM 006.04.024.00.00
sixième sur le secondaire
Réf. OEM 006.04.026.00.00
deuxième sur le secondaire
Réf. OEM 006.04.022.00.00
arbre secondaire boite a vites
Réf. OEM 037.04.001.00.00
roulement (6205) c3
Réf. OEM 12.95610.000
roulement (6203) jr2 c3
Réf. OEM 12.95605.000
roulement nj205
Réf. OEM 12.99710.000
joint spy 32.45.7 bsl
Réf. OEM 10.66020.000
joint torique 25,12.1,78
Réf. OEM 10.66620.000
entretoise
Réf. OEM 006.04.040.00.00
pignon beta anti-boue 13 dents
Réf. OEM 006.04.050.00.00
pignon z.15
Réf. OEM 006.04.052.00.00
rondelle
Réf. OEM 006.04.041.00.00
vis de pignon m10x18
Réf. OEM 006.04.042.00.00
etrier de fixation roulementsprincipaux
Réf. OEM 006.01.016.00.00
vis m6x12 - 10.9/12.9
Réf. OEM C24.90.002.00.00
boite de vitesses
Réf. OEM 037.04.000.80.00
seeger as 17.1,5 din 471
Réf. OEM 28.24955.000
Boîte de vitesses
