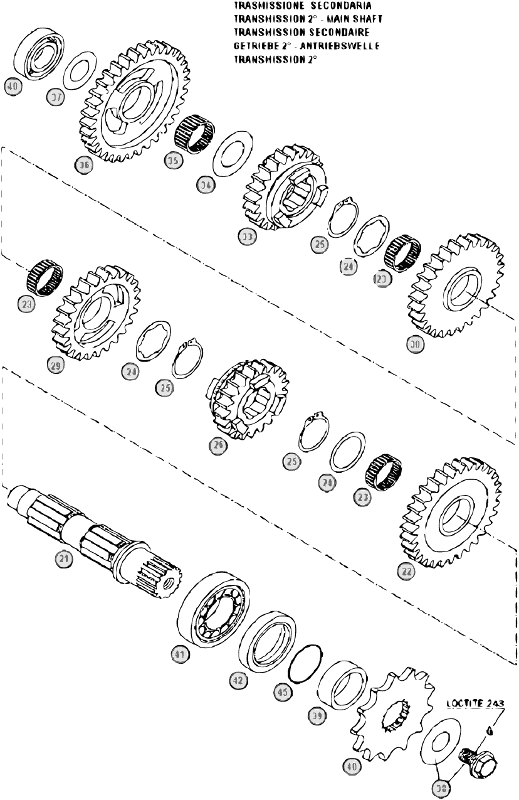

Vue éclatée – Boîte de vitesses
BETA RR 400 2006
19 pièces
21
MAIN SHAFT SECONDARY TRANSMISSON
Réf. OEM 36.25278.000
22
IDLER GEAR 2. GEAR 31-T
Réf. OEM 36.25280.000
23
cage 22x26x10
Réf. OEM 36.25027.000
24
rondelle spec. 25,2x32x1,5
Réf. OEM 36.25286.000
25
bague 25x1,2
Réf. OEM 36.25033.000
26
engranage 6° z.21 sur secondaire
Réf. OEM 36.25284.000
29
engranage 4° z.36 sur seconfaire
Réf. OEM 36.25282.000
30
engranage 3° z.38 sur secondaire
Réf. OEM 36.25281.000
33
engranage 5° z.23 sur secondaire
Réf. OEM 36.25283.000
34
rondelle epaisseur 20x32x1
Réf. OEM 36.25296.000
35
cage 20x26x12
Réf. OEM 36.25025.000
36
IDLER GEAR 1. GEAR 34-T
Réf. OEM 36.25279.000
37
rondelle spec. 17,2x30x1
Réf. OEM 36.25136.000
38
boulon spec. m10x1 fix. pignon rr4t
Réf. OEM 11.70013.000
39
bague entratoise 12mm
Réf. OEM 36.25121.000
40
roulement 6203
Réf. OEM 36.25039.000
41
roulement 6203
Réf. OEM 36.25086.000
42
joint spy 32x45x7
Réf. OEM 36.25047.000
45
or 25,12x1,78 nbr 70
Réf. OEM 36.25049.000
Boîte de vitesses
