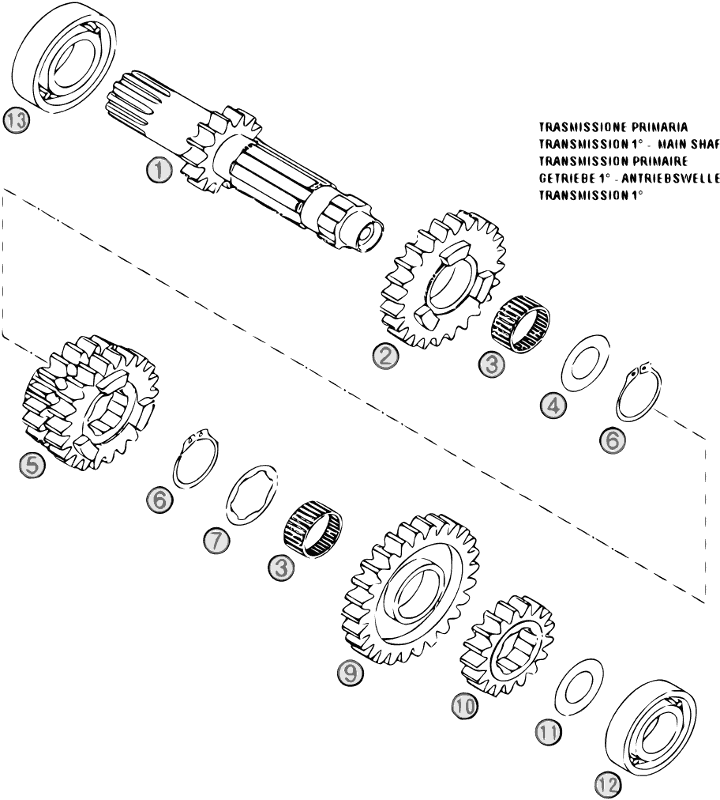

Vue éclatée – Boîte de vitesses
BETA RR 400 2007
12 pièces
1
arbre z.14 transm. primaire 400/450/525
Réf. OEM 36.25273.000
2
IDLER GEAR 5.G 24-T
Réf. OEM 36.25276.000
3
bague engranage 5° sur vilebrequin
Réf. OEM 36.25028.000
4
rondelle spec. 25,2x32x1,5
Réf. OEM 36.25286.000
5
SLIDING GEAR 3./4.G 19/22-T
Réf. OEM 36.25275.000
6
bague 25x1,2
Réf. OEM 36.25033.000
7
rondelle spec. fix. engr. 3/4arbre pr
Réf. OEM 36.25285.000
9
engranage 6° z.26 sur primaire
Réf. OEM 36.25277.000
10
engranage 2° z.17 sur primaire
Réf. OEM 36.25274.000
11
rondelle spec. 17,2x30x1
Réf. OEM 36.25136.000
12
roulement 6203
Réf. OEM 36.25039.000
13
roulement
Réf. OEM 36.25040.000
Boîte de vitesses
