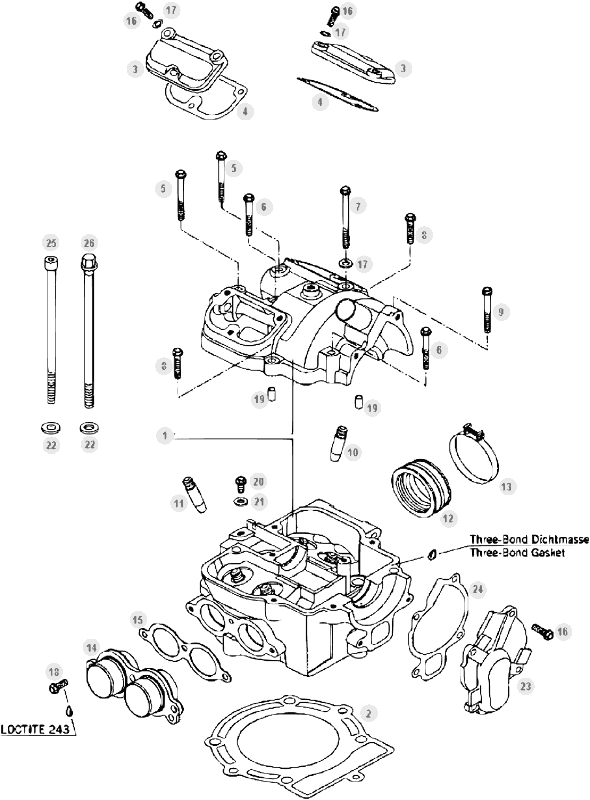

Vue éclatée – Cylindre, culasse et distribution
BETA RR 450 2006
25 pièces
2
joint cylindre/tete 89,3mm 400/450cc
Réf. OEM 36.25382.000
3
couvercle soupapes 2006
Réf. OEM 36.25456.000
4
joint couvercle arriere valves
Réf. OEM 36.25183.000
5
boulon 6.55 rs ch 8 10.9
Réf. OEM 36.25012.000
6
boulon 6.45 rs ch 8
Réf. OEM 36.25011.000
7
boulon 6.75 rs ch 8
Réf. OEM 36.25013.000
8
vis 6.30 rs ch 8
Réf. OEM 11.50300.000
9
boulon 6.50 rs ch 8
Réf. OEM 11.05535.000
10
guide soupapes aspiration 2006
Réf. OEM 36.25457.000
11
guide valves
Réf. OEM 36.25328.000
12
manchon carbu.mot. rr4t 2006
Réf. OEM 36.25459.000
13
tige rac. asp. 250/400/450/525 exc
Réf. OEM 15.14272.000
14
joint d'echappement 400/450/525cc
Réf. OEM 36.25375.000
15
joint goulotte vidange
Réf. OEM 36.25334.000
16
boulon 6.20 rs ch 8
Réf. OEM 11.49070.000
17
joint 6x10c1
Réf. OEM 36.25034.000
18
vis 6.16 rs ch 8
Réf. OEM 11.48025.000
19
grain 6x8x11,5
Réf. OEM 36.25220.000
20
boulon 6.10 complet
Réf. OEM 36.25316.000
21
joint boulon 6x10x2
Réf. OEM 36.25184.000
22
rondelle 10,8x18,8x1,5
Réf. OEM 36.25348.000
23
couvercle pompe eau
Réf. OEM 36.25308.000
24
joint couvercle pompe a eau 0,8mm
Réf. OEM 36.25309.000
25
boulon fix. culasse 250cc 10.150
Réf. OEM 36.25067.000
26
boulon fixage culasse 525
Réf. OEM 36.25476.000
Cylindre, culasse et distribution
