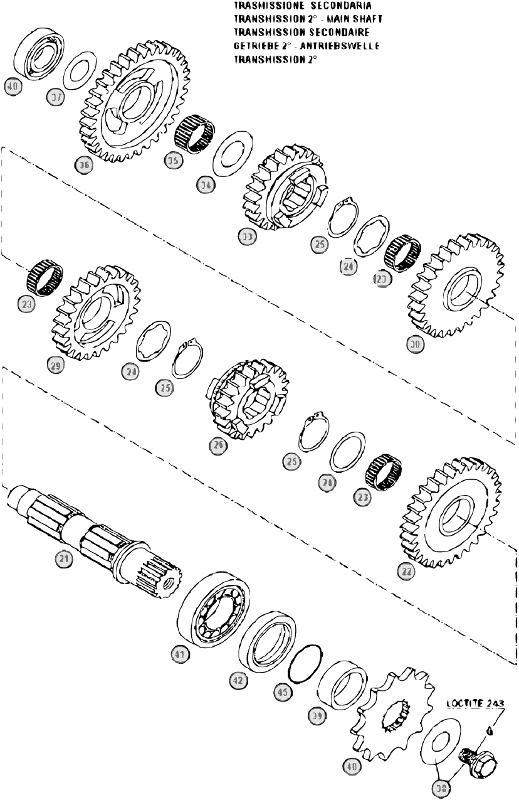

Vue éclatée – Boîte de vitesses
BETA RR 450 2009
19 pièces
21
MAIN SHAFT SECONDARY TRANSMISSON
Réf. OEM 36.25278.000
22
IDLER GEAR 2. GEAR 31-T
Réf. OEM 36.25280.000
23
cage 22x26x10
Réf. OEM 36.25027.000
24
rondelle spec. 25,2x32x1,5
Réf. OEM 36.25286.000
25
bague 25x1,2
Réf. OEM 36.25033.000
26
engranage 6° z.21 sur secondaire
Réf. OEM 36.25284.000
29
engranage 4° z.36 sur seconfaire
Réf. OEM 36.25282.000
30
engranage 3° z.38 sur secondaire
Réf. OEM 36.25281.000
33
engranage 5° z.23 sur secondaire
Réf. OEM 36.25283.000
34
rondelle epaisseur 20x32x1
Réf. OEM 36.25296.000
35
cage 20x26x12
Réf. OEM 36.25025.000
36
IDLER GEAR 1. GEAR 34-T
Réf. OEM 36.25279.000
37
rondelle spec. 17,2x30x1
Réf. OEM 36.25136.000
38
boulon spec. m10x1 fix. pignon rr4t
Réf. OEM 11.70013.000
39
bague entratoise 12mm
Réf. OEM 36.25121.000
40
pignon z.15 5/8 1/4 rr4t
Réf. OEM 25.64081.000
41
roulement 6203
Réf. OEM 36.25086.000
42
joint spy 32x45x7
Réf. OEM 36.25047.000
45
or 25,12x1,78 nbr 70
Réf. OEM 36.25049.000
Boîte de vitesses
