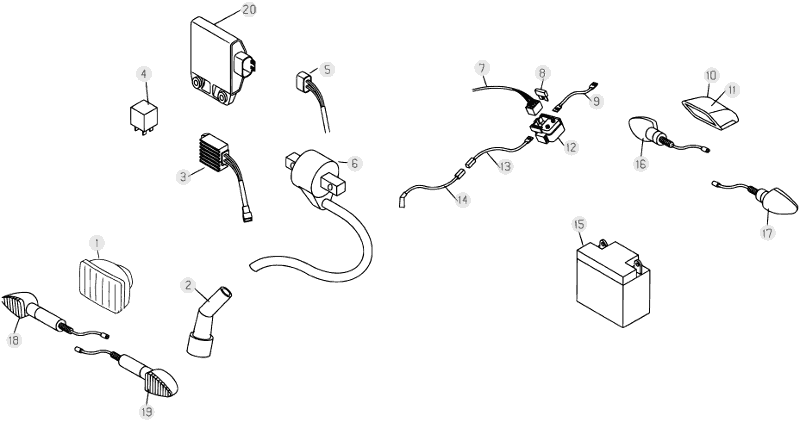

Vue éclatée – Installation électrique
BETA RR 525 2006
20 pièces
1
** PART IS NLA** HEADLIGHT, RR 4T (LEFT)
Réf. OEM 16.46203.000
2
raccord blinde bougie rev4t-rr4t
Réf. OEM 27.13555.000
3
régulateur beta rr 2006-2025
Réf. OEM 27.28101.000
4
intermittence cruiser/alp 4t
Réf. OEM 18.84946.000
5
ELECTRIC EQUIPMENT, C.D.I.
Réf. OEM 18.01536.000
6
bobine d'allumage 2t beta origine
Réf. OEM 006.40.010.00.00
7
systeme electrique arriere rr4t
Réf. OEM 18.01537.000
8
fusible 10 a.
Réf. OEM 15.66601.000
9
systeme cable positif batterie rr4t
Réf. OEM 18.01529.000
10
reu arriere compl. rr a/feu plaque
Réf. OEM 15.01766.000
11
boite feu arriere
Réf. OEM 12.81703.000
12
STARTER RELAY RR/RX/XT MY06 -
Réf. OEM 032.40.040.82.00
13
systeme rele' rr4t
Réf. OEM 18.01528.000
14
systeme demarrage rr4t
Réf. OEM 18.01538.000
15
batterie
Réf. OEM 11.15415.000
16
indicateur direction rr4t
Réf. OEM 18.12621.000
17
indicateur direction rr4t
Réf. OEM 18.12624.000
18
indicateur direction av. droit rr4t
Réf. OEM 18.12611.000
19
indicateur direction av. gauche rr4t
Réf. OEM 18.12614.000
20
cdi moteur complet 400/525 exc
Réf. OEM 12.41849.800
Installation électrique
