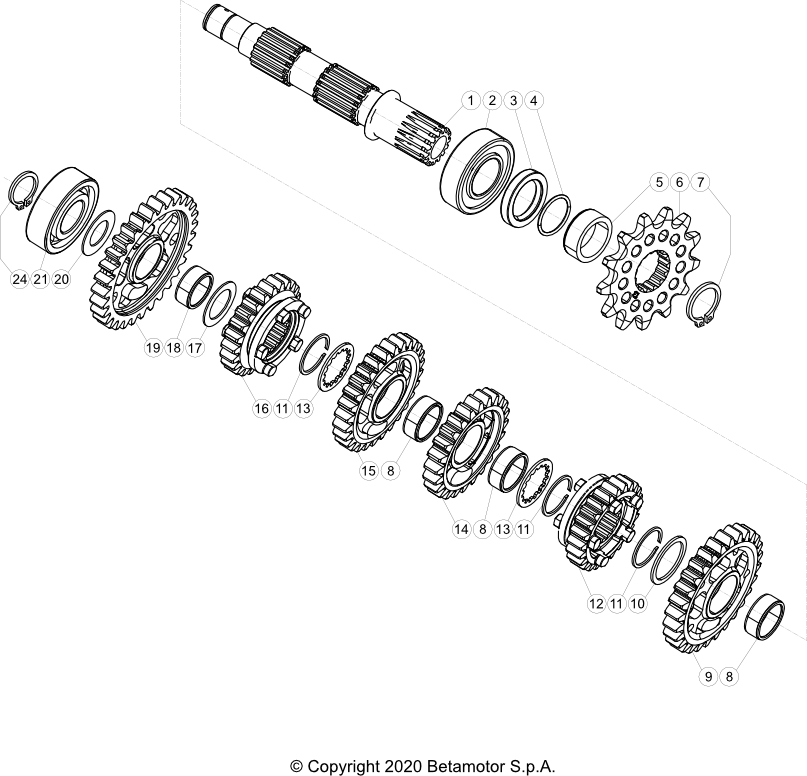

Vue éclatée – Boîte de vitesses
BETA RX 300 2021
22 pièces
1
arbre secondaire
Réf. OEM 026.04.020.00.00
2
roulement nj205
Réf. OEM 12.99710.000
3
joint spy 32.45.7 bsl
Réf. OEM 10.66020.000
4
joint torique 25,12.1,78
Réf. OEM 10.66620.000
5
entretoise
Réf. OEM 006.04.040.00.00
6
pinion z.14
Réf. OEM 006.04.051.00.00
7
circlip de pignon de sortie de boite beta
Réf. OEM 28.25530.000
8
douille a roulements k 20.24.10
Réf. OEM 11.22845.000
9
deuxième sur le secondaire
Réf. OEM 006.04.022.00.00
10
rondelle de butée
Réf. OEM 006.04.031.00.00
11
circlip sw25
Réf. OEM 28.25520.000
12
sixième sur le secondaire
Réf. OEM 006.04.026.00.00
13
rondelle de butée
Réf. OEM 006.04.030.00.00
14
quatrième sur le secondaire
Réf. OEM 006.04.024.00.00
15
troisième sur le secondaire
Réf. OEM 006.04.023.00.00
16
cinquième sur le secondaire
Réf. OEM 006.04.025.00.00
17
rondelle de butée 20x30x1
Réf. OEM 006.04.033.00.00
18
douille a roulements k 20.24.10
Réf. OEM 11.22835.000
19
première sur le secondaire
Réf. OEM 006.04.021.00.00
20
rondelle de butée 17x30x1
Réf. OEM 006.04.032.00.00
21
roulement (6203) jr2 c3
Réf. OEM 12.95605.000
24
bague d'arrét 17x1
Réf. OEM C01.23.001.00.00
Boîte de vitesses
