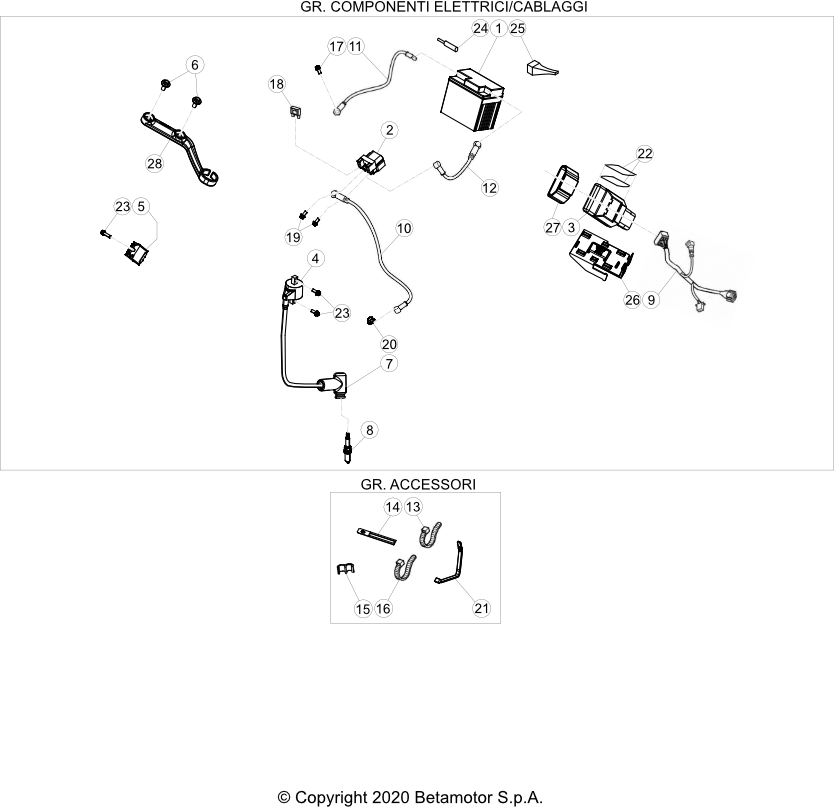

Vue éclatée – Installation électrique
BETA RX 300 2021
27 pièces
1
batterie
Réf. OEM 031.40.124.00.00
2
STARTER RELAY RR/RX/XT MY06 -
Réf. OEM 032.40.040.82.00
3
cdi rx 2t 300
Réf. OEM 040.40.012.82.00
4
bobine d'allumage 2t beta origine
Réf. OEM 006.40.010.00.00
5
régulateur beta rr 2006-2025
Réf. OEM 27.28101.000
6
vis m6x8
Réf. OEM 037.43.028.00.00
7
antiparasite cr-65/2001
Réf. OEM 27.13514.000
8
bougie ngk beta br8ecm
Réf. OEM 12.25123.000
9
faisceau electrique principal rr 2t
Réf. OEM 040.40.011.00.00
10
faisceau electrique relais rr 2t
Réf. OEM 040.40.002.00.00
11
cable masse
Réf. OEM 020.40.002.00.00
12
faisceau electrique relais
Réf. OEM 037.40.007.00.00
13
collier
Réf. OEM 037.40.026.00.00
14
collier
Réf. OEM 032.35.049.00.00
15
passe-cable double type 6/6
Réf. OEM 25.24443.000
16
collier en plastique
Réf. OEM 15.14264.000
17
vis 6.10 rs cle' 8
Réf. OEM 11.46501.000
18
fusible 10/32v
Réf. OEM 020.40.006.00.00
19
vis a tete a six pans 6.8 t.c.c.h.
Réf. OEM 31.30190.000
20
ecrou m6.5 bride
Réf. OEM 13.12550.000
21
elastique batterie
Réf. OEM 037.43.043.00.00
22
tampon protection moteru rr4t
Réf. OEM 29.10317.000
23
boulon 6.20 rs ch 8
Réf. OEM 11.49070.000
24
condensateur
Réf. OEM 037.40.022.00.00
25
diodes
Réf. OEM 031.40.052.00.00
26
etrier cdi rr-s 2t
Réf. OEM 040.40.001.00.00
27
elastique cdi
Réf. OEM 007.40.081.00.00
Installation électrique
