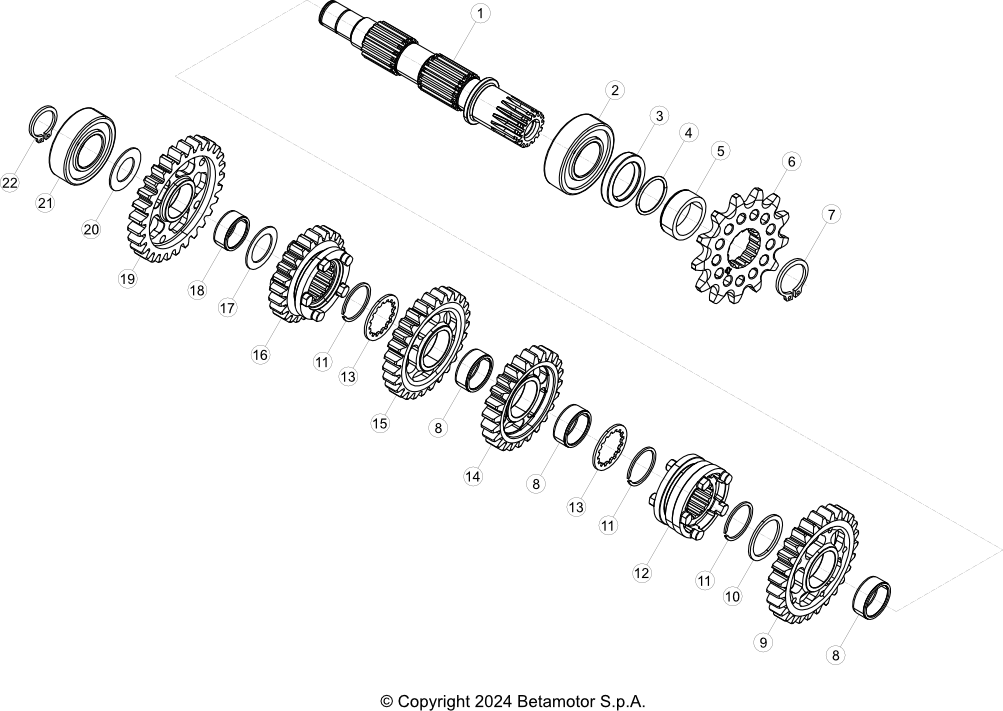

Vue éclatée – Boîte de vitesses
BETA RX 350 2T 2026
22 pièces
1
arbre secondaire
Réf. OEM 026.04.020.00.00
2
roulement nj205
Réf. OEM 12.99710.000
3
joint spy 32.45.7 bsl
Réf. OEM 10.66020.000
4
joint torique 25,12.1,78
Réf. OEM 10.66620.000
5
entretoise
Réf. OEM 006.04.040.00.00
6
pinion z.14
Réf. OEM 006.04.051.00.00
7
circlip de pignon de sortie de boite beta
Réf. OEM 28.25530.000
8
douille a roulements k 20.24.10
Réf. OEM 11.22845.000
9
engrenage2eme secondaire
Réf. OEM 049.04.022.00.00
10
rondelle de butée
Réf. OEM 006.04.031.00.00
11
circlip sw25
Réf. OEM 28.25520.000
12
douille 2°/4°
Réf. OEM 049.04.026.00.00
13
rondelle de butée
Réf. OEM 006.04.030.00.00
14
quatrième sur le secondaire
Réf. OEM 006.04.024.00.00
15
engrenage 3eme secondaire z27
Réf. OEM 030.04.023.00.00
16
cinquième sur le secondaire
Réf. OEM 006.04.025.00.00
17
rondelle de butée 20x30x1
Réf. OEM 006.04.033.00.00
18
douille a roulements k 20.24.10
Réf. OEM 11.22835.000
19
engrenage 1eme secondaire z29
Réf. OEM 030.04.021.00.00
20
rondelle de butée 17x30x1
Réf. OEM 006.04.032.00.00
21
roulement (6203) jr2 c3
Réf. OEM 12.95605.000
22
bague d'arrét 17x1
Réf. OEM C01.23.001.00.00
Boîte de vitesses
