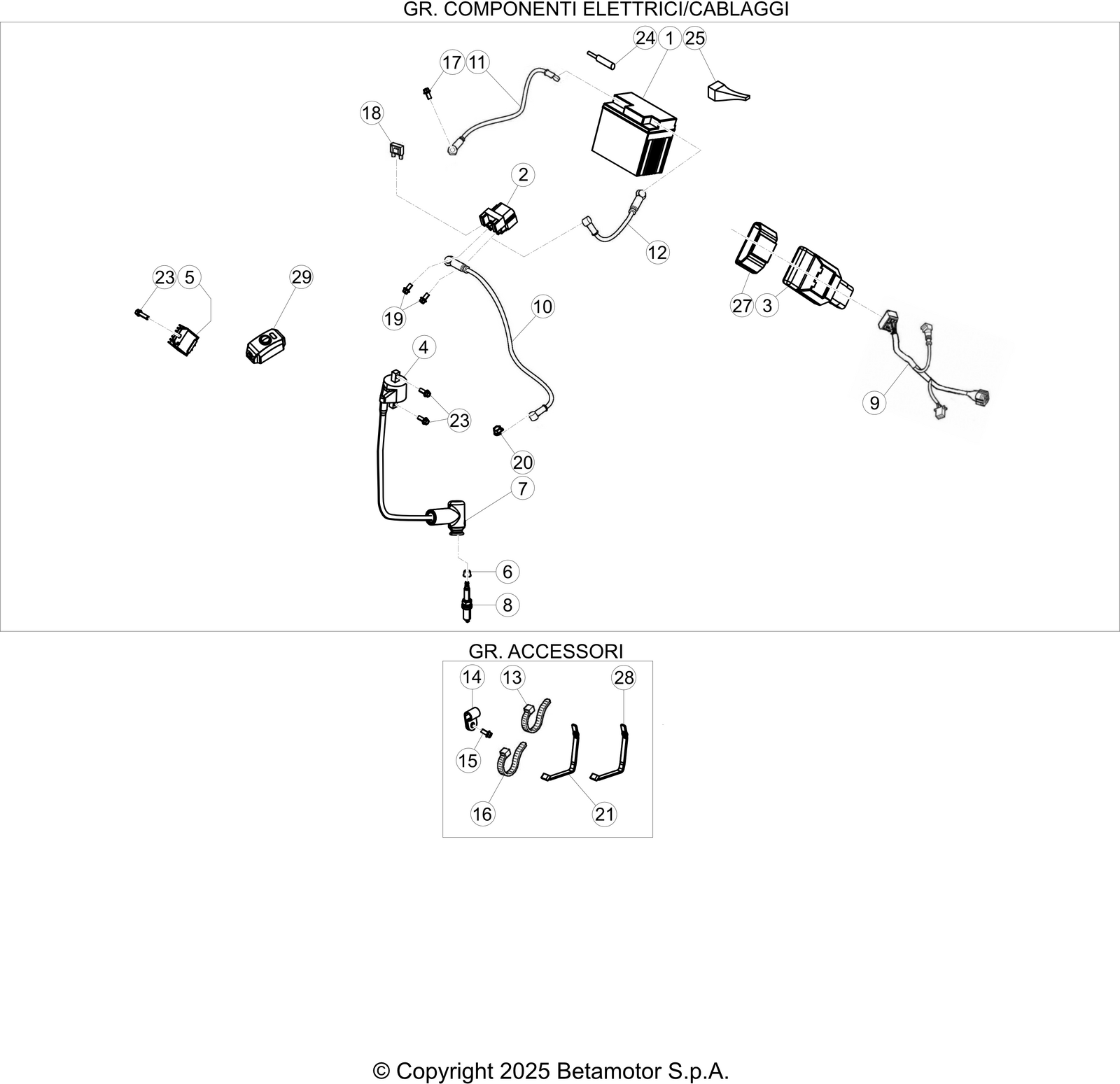

Vue éclatée – Installation électrique
BETA RX 350 2T 2026
27 pièces
1
batterie
Réf. OEM 037.40.188.00.00
2
STARTER RELAY RR/RX/XT MY06 -
Réf. OEM 032.40.040.82.00
3
cdi
Réf. OEM 050.40.006.83.00
4
bobine d'allumage 2t beta origine
Réf. OEM 006.40.010.00.00
5
régulateur beta rr 2006-2025
Réf. OEM 27.28101.000
6
raccord
Réf. OEM 026.11.065.00.00
7
antiparasite cr-65/2001
Réf. OEM 27.13514.000
8
bougie
Réf. OEM C25.01.007.00.00
9
faisceau electrique principal rx 2t
Réf. OEM 065.40.000.00.00
10
faisceau electrique relais xtrainer 2t
Réf. OEM 054.40.007.00.00
11
cable de masse xtrainer 2t
Réf. OEM 054.40.006.00.00
12
faisceau electrique relais
Réf. OEM 034.40.033.00.00
13
collier
Réf. OEM 037.40.026.00.00
14
collier tube frein disque 10x15
Réf. OEM 15.14600.000
15
vis 6.12 rs cle' 8
Réf. OEM 11.47015.000
16
collier en plastique
Réf. OEM 15.14264.000
17
vis 6.10 rs cle' 8
Réf. OEM 11.46501.000
18
fusible 10/32v
Réf. OEM 020.40.006.00.00
19
vis a tete a six pans 6.8 t.c.c.h.
Réf. OEM 31.30190.000
20
ecrou m6.5 bride
Réf. OEM 13.12550.000
21
elastique batterie
Réf. OEM 037.43.043.00.00
23
boulon 6.20 rs ch 8
Réf. OEM 11.49070.000
24
condensateur
Réf. OEM 037.40.022.00.00
25
diodes
Réf. OEM 031.40.052.00.00
27
elastique cdi
Réf. OEM 050.40.001.00.00
28
collier
Réf. OEM 037.40.182.00.00
29
dispositif switch mappes evo
Réf. OEM 007.40.088.00.00
Installation électrique
