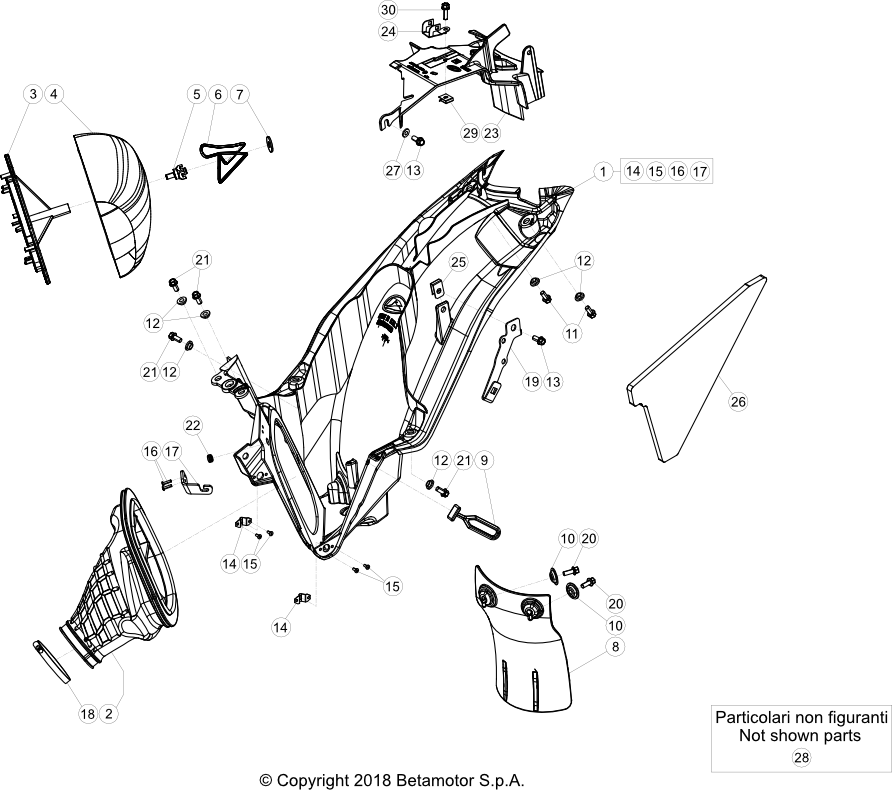

Vue éclatée – Boitier de filtre
BETA X-TRAINER 250 2022
30 pièces
1
boitier filtre
Réf. OEM 036.38.014.80.59
2
manchon boîte du filtre
Réf. OEM 026.38.001.00.00
3
grille filtre aire
Réf. OEM 026.38.002.00.00
4
filtre à air beta x-trainer et rr
Réf. OEM 031.38.022.82.00
5
pivot arret-filtre rr4t
Réf. OEM 25.57197.000
6
ressort filtre
Réf. OEM 020.38.021.00.00
7
rondelle elasitque fixage d.9mm
Réf. OEM 27.74800.000
8
protection ammortisseur
Réf. OEM 036.38.009.10.59
9
caoutchouc bequille rr4t
Réf. OEM 16.34907.000
10
entretoise de bavette beta origine
Réf. OEM 27.74786.000
11
vis 6x15
Réf. OEM 31.79960.000
12
entretoise 6,5/9,0/13,5.4,8
Réf. OEM 13.54820.000
13
vis 6.12 rs cle' 8
Réf. OEM 11.47015.000
14
rèceptacle
Réf. OEM 026.38.004.00.00
15
rivet 2,5x8
Réf. OEM C18.19.009.00.00
16
rivet 3x11
Réf. OEM 27.33803.000
17
plate
Réf. OEM 036.38.008.15.00
18
tige rac. asp. 250/400/450/525 exc
Réf. OEM 15.14272.000
19
bride connecteurs
Réf. OEM 031.40.127.22.00
20
vis plastique m6x20 beta
Réf. OEM 31.30815.000
21
vis 6.16 rs ch 8
Réf. OEM 11.48025.000
22
caoutchouc porte-plaque alp/motard 4.0
Réf. OEM 16.34906.000
23
couvercle boîte filtre
Réf. OEM 036.38.001.10.59
24
etrier faisceau electrique xtrainer 2t
Réf. OEM 036.40.045.15.00
25
agrafe vis m6
Réf. OEM 25.60311.000
26
insonorisant
Réf. OEM 036.38.005.00.00
27
rondelle 6.18
Réf. OEM 27.42000.000
28
filtre air
Réf. OEM 021.38.019.82.00
29
plaquette filetee m5-b4
Réf. OEM 25.58060.000
30
vis 5x12 m8
Réf. OEM 11.46251.000
Boitier de filtre
