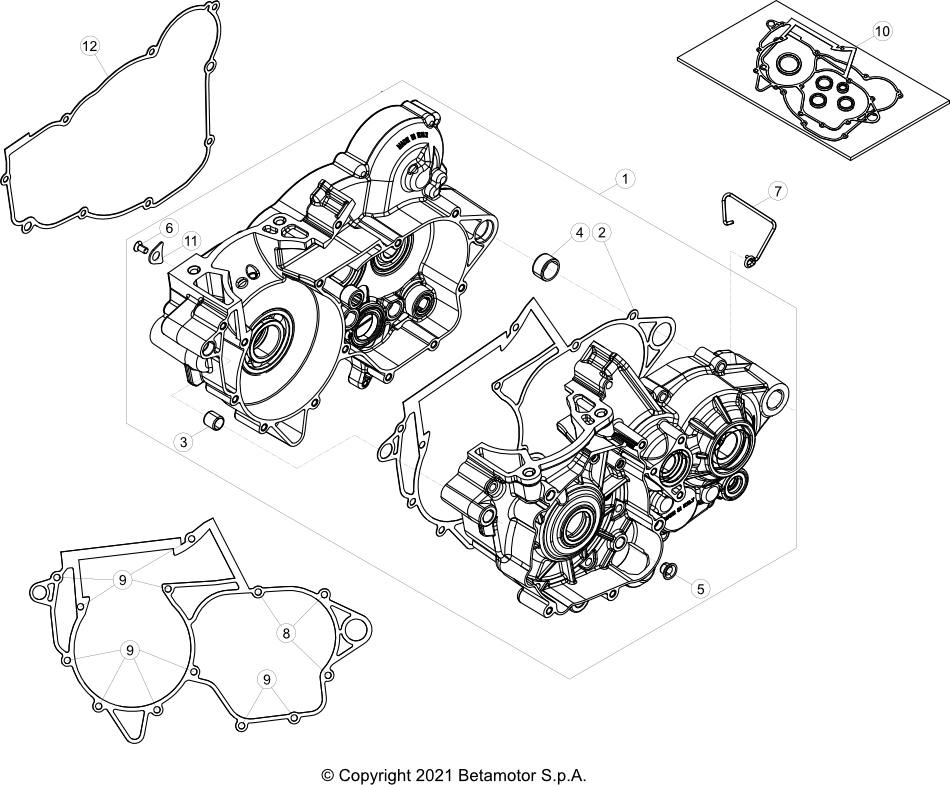

Vue éclatée – Carter moteur
BETA X-TRAINER 250 2023
12 pièces
1
026.01.045.80.00
Réf. OEM 026.01.045.80.00
2
joint carter moteur
Réf. OEM 026.01.003.00.00
3
grain rif. 10,5.13.13
Réf. OEM 16.41500.000
4
repère 17x21.12
Réf. OEM 006.01.012.00.00
5
rondelle 8x10x8
Réf. OEM C03.02.001.00.00
6
vis m6x12 - 10.9/12.9
Réf. OEM C24.90.002.00.00
7
passe-cable tubes moteur mem
Réf. OEM 006.01.023.00.00
8
vis 6.40 rs cle' 8
Réf. OEM 11.50360.000
9
boulon 6.50 rs ch 8
Réf. OEM 11.05535.000
10
pochette de joint bas moteur 250/300
Réf. OEM 036.01.010.82.00
11
etrier de fixation roulementsprincipaux
Réf. OEM 006.01.016.00.00
12
joint couvercle embrayage
Réf. OEM 026.01.005.00.00
Carter moteur
