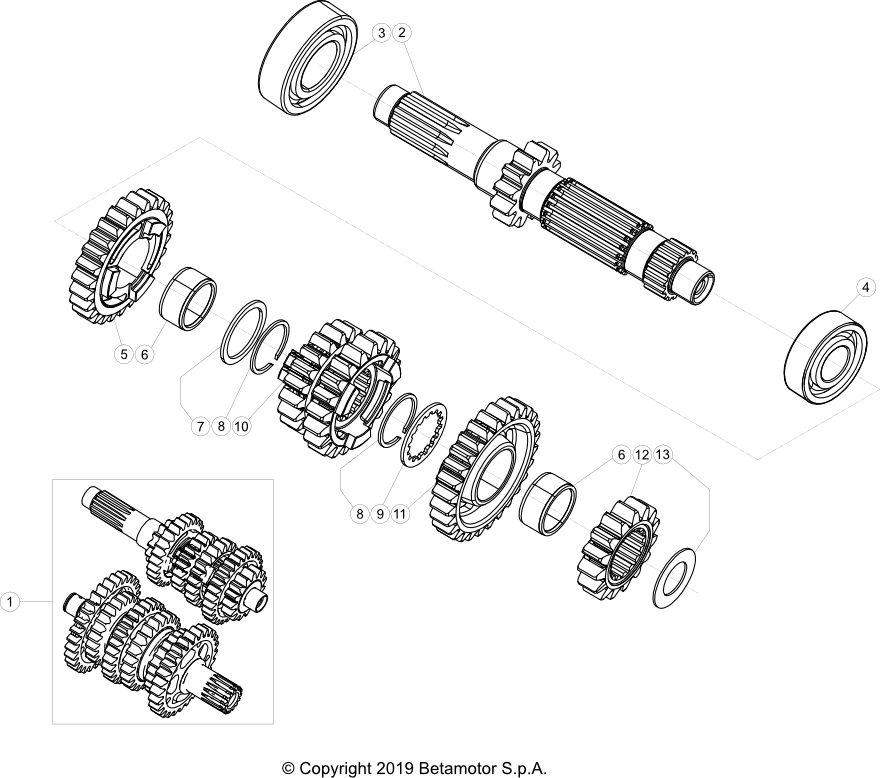

Vue éclatée – Boîte de vitesses
BETA X-TRAINER 250 2024
13 pièces
1
boîte de vitesses
Réf. OEM 026.04.000.80.00
2
arbre primaire
Réf. OEM 026.04.010.00.00
3
roulement (6205) c3
Réf. OEM 12.95610.000
4
roulement (6203) jr2 c3
Réf. OEM 12.95605.000
5
cinquième sur le primaire
Réf. OEM 006.04.015.00.00
6
douille a roulements k 22.26.13 tn
Réf. OEM 11.22855.000
7
rondelle de butée
Réf. OEM 006.04.031.00.00
8
circlip sw25
Réf. OEM 28.25520.000
9
rondelle de butée
Réf. OEM 006.04.030.00.00
10
troisième et quatrième sur leprimaire
Réf. OEM 006.04.013.00.00
11
sixième sur le primaire
Réf. OEM 006.04.016.00.00
12
deuxième sur le primaire
Réf. OEM 006.04.012.00.00
13
rondelle de butée 17x30x1
Réf. OEM 006.04.032.00.00
Boîte de vitesses
