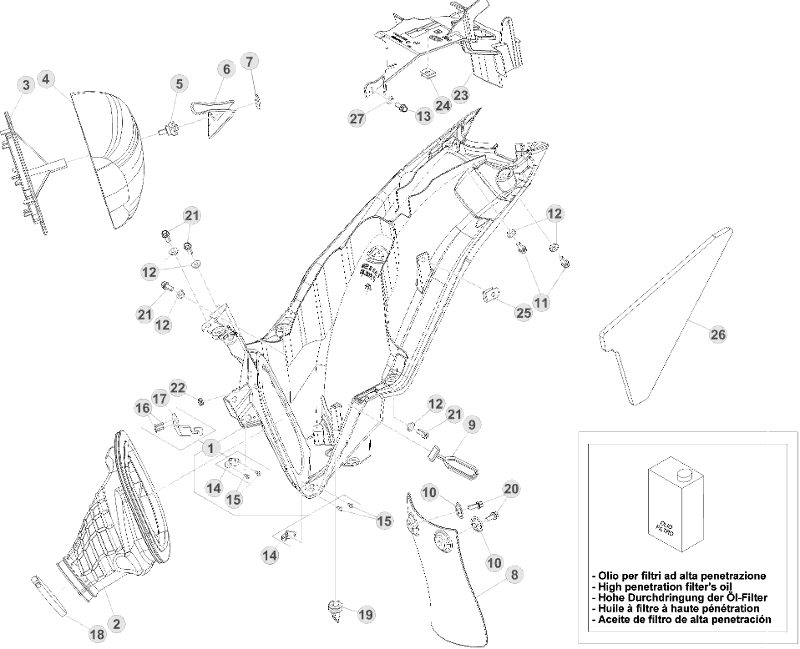

Vue éclatée – Boitier de filtre
BETA X-TRAINER 300 2015
27 pièces
1
boîtier filtre à air
Réf. OEM 036.38.000.80.59
2
manchon boîte du filtre
Réf. OEM 026.38.001.00.00
3
grille filtre aire
Réf. OEM 026.38.002.00.00
4
filtre à air beta x-trainer et rr
Réf. OEM 031.38.022.82.00
5
pivot arret-filtre rr4t
Réf. OEM 25.57197.000
6
ressort filtre
Réf. OEM 020.38.021.00.00
7
rondelle elasitque fixage d.9mm
Réf. OEM 27.74800.000
8
bavette d'amortisseur beta origine
Réf. OEM 026.38.007.10.59
9
caoutchouc bequille rr4t
Réf. OEM 16.34907.000
10
entretoise de bavette beta origine
Réf. OEM 27.74786.000
11
vis 6x15
Réf. OEM 31.79960.000
12
entretoise 6,5/9,0/13,5.4,8
Réf. OEM 13.54820.000
13
vis 6.12 rs cle' 8
Réf. OEM 11.47015.000
14
rèceptacle
Réf. OEM 020.38.001.00.00
15
rivet 3x8
Réf. OEM 27.33801.000
16
rivet
Réf. OEM 27.33742.000
17
plate
Réf. OEM 036.38.008.15.00
18
tige rac. asp. 250/400/450/525 exc
Réf. OEM 15.14272.000
19
caoutchouc echappement boite
Réf. OEM 16.34510.000
20
vis plastique m6x20 beta
Réf. OEM 31.30815.000
21
vis 6.16 rs ch 8
Réf. OEM 11.48025.000
22
caoutchouc porte-plaque alp/motard 4.0
Réf. OEM 16.34906.000
23
couvercle boîte filtre
Réf. OEM 036.38.001.10.59
24
plaquette filetee m5-b4
Réf. OEM 25.58060.000
25
agrafe vis m6
Réf. OEM 25.60311.000
26
insonorisant
Réf. OEM 036.38.005.00.00
27
rondelle 6.18
Réf. OEM 27.42000.000
Boitier de filtre
