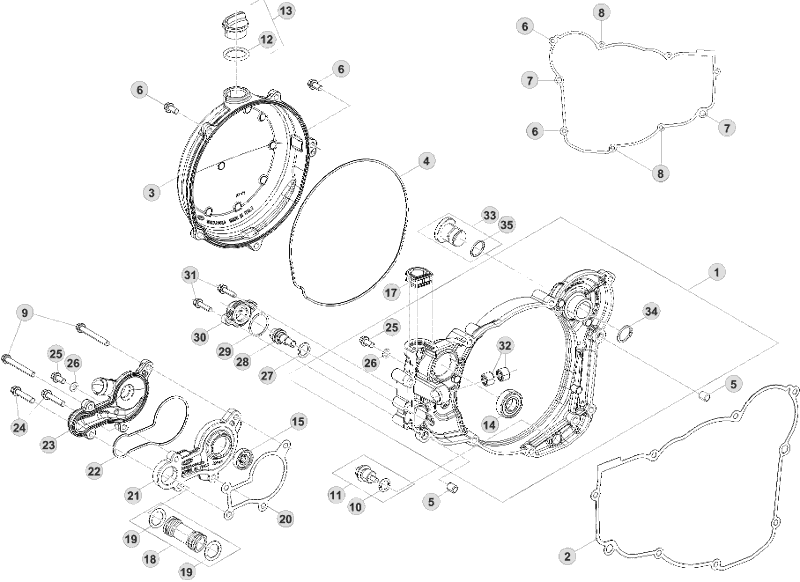

Vue éclatée – Carter moteur
BETA X-TRAINER 300 2017
33 pièces
INNER CLUTCH COVER ASSEMBLY RR/XT MY13-MY17
Réf. OEM 026.01.030.82.52
joint couvercle embrayage
Réf. OEM 026.01.005.00.00
EXTERNAL CLUTCH COVER RR250/300 MY13-MY17
Réf. OEM 026.01.040.82.52
joint de couvercle d'embrayage
Réf. OEM 026.01.041.00.00
grain rif. 9.10
Réf. OEM 16.36500.000
boulon 6.20 rs ch 8
Réf. OEM 11.49070.000
boulon 6.50 rs ch 8
Réf. OEM 11.05535.000
boulon 6.60 rs ch 8
Réf. OEM 11.05485.000
joint 11.2,5 nbr 70sh
Réf. OEM 10.66164.000
bouchon de vidange et joint torique beta
Réf. OEM 006.08.152.80.00
joint 16.3
Réf. OEM 10.66340.000
bouchon d'huile
Réf. OEM 026.01.013.80.00
roulement 15x32x9
Réf. OEM C06.01.001.00.00
joint spy
Réf. OEM 10.43720.000
joint d'etanch. de tige de soupape
Réf. OEM 026.01.031.80.00
tube d'eau compléter
Réf. OEM 026.01.037.80.00
or 17,96.2,62
Réf. OEM C02.06.052.00.00
joint de pompe à eau
Réf. OEM 026.01.036.00.00
cylindre de plongeur de pompeeau
Réf. OEM 026.01.034.00.00
joint de pompe à eau
Réf. OEM 026.01.035.00.00
couvercle pompe à eau
Réf. OEM 026.01.033.00.00
vis 6.30 rs ch 8
Réf. OEM 11.50300.000
vis 6.12 rs cle' 8
Réf. OEM 11.47015.000
rondelle 6.11.0,8
Réf. OEM 27.40495.000
or 12,37.2,62 nbr70
Réf. OEM 10.66296.000
guide ressort
Réf. OEM 026.09.020.00.00
joint 24x2 nbr70
Réf. OEM 10.66540.000
couvercle
Réf. OEM 026.09.025.00.00
boulon 5.20 rs cle' 8
Réf. OEM 11.46401.000
douille a roulements 10.14.10
Réf. OEM 11.22100.000
bouchon
Réf. OEM 036.01.006.80.59
circlips d.19
Réf. OEM 33.00070.000
joint 17,17x1,78
Réf. OEM 10.66321.000
Carter moteur
