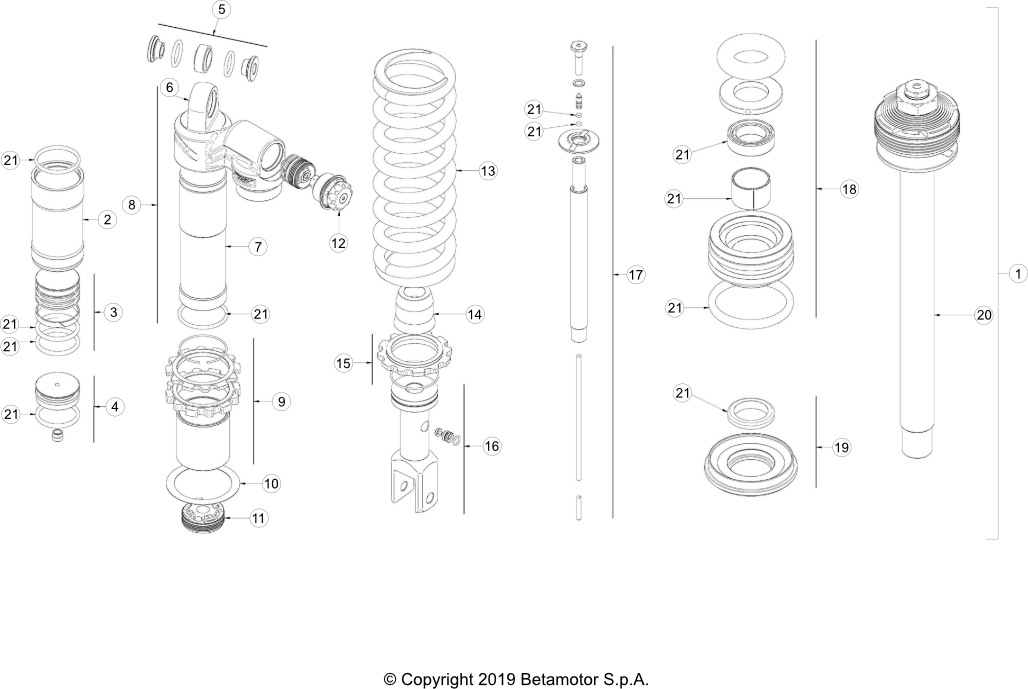

Vue éclatée – Bras oscillant
BETA X-TRAINER 300 2022
21 pièces
1
ammortisseur xtrainer 2t
Réf. OEM 036.33.030.80.00
2
réservoir de l'amortisseur
Réf. OEM 036.33.010.00.00
3
groupe diaphragme
Réf. OEM 036.33.011.00.00
4
jeu cabouchon
Réf. OEM 036.33.012.00.00
5
jeu rotulle ammortisseur
Réf. OEM 036.33.013.00.00
6
support de l'amortisseur
Réf. OEM 036.33.014.00.00
7
corps amortisseur
Réf. OEM 036.33.015.00.00
8
groupe corps ammortisseur
Réf. OEM 036.33.016.00.00
9
douilles
Réf. OEM 036.33.017.00.00
10
rondelle
Réf. OEM 036.33.018.00.00
11
piston compl. ammortisseur
Réf. OEM 036.33.019.00.00
12
groupe régul. compression
Réf. OEM 036.33.020.00.00
13
ressort
Réf. OEM 036.33.021.00.00
14
silentbloc
Réf. OEM 036.33.022.00.00
15
groupe disque et sirclip
Réf. OEM 036.33.023.00.00
16
fxation infèrieur ammortissateur
Réf. OEM 036.33.024.00.00
17
groupe tige
Réf. OEM 036.33.025.00.00
18
groupe guide tige
Réf. OEM 036.33.026.00.00
19
groupe graffe poussiere
Réf. OEM 036.33.027.00.00
20
tige compl.
Réf. OEM 036.33.028.00.00
21
groupe garnitures
Réf. OEM 036.33.029.00.00
Bras oscillant
