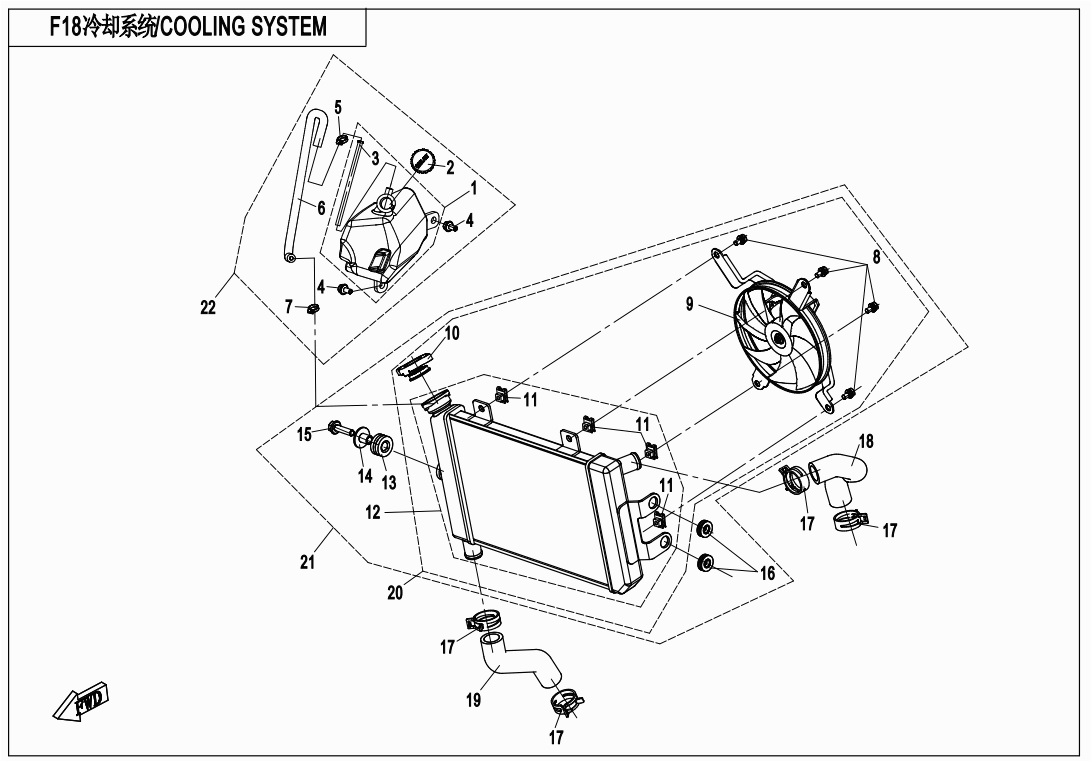

Vue éclatée – COOLING SYSTEM
CFMOTO 650 NK ABS 2020
23 pièces
1
RESERVOIR TANK
Réf. OEM 6NQ#-180310-2000
2
CAP,RESERVOIR TANK
Réf. OEM 6KJ0-180302
3
RESERVOIR TANK DUCT
Réf. OEM 6NQ0-180312
4
BOLT M6 14
Réf. OEM 8010-000004
5
CLAMP B12.5 B12.6
Réf. OEM 30601-212530
6
WATER HOSE, RESERVOIR TANK
Réf. OEM 6NQ0-180001
7
CLAMP B10.5 B10.6
Réf. OEM 30601-210530
8
SCREW ASSEMBLY
Réf. OEM 30112-060012410
9
FAN&MOTOR
Réf. OEM A000-180200
10
CAP, WATER FILLER
Réf. OEM A000-180400
11
NUT CLAMP M6
Réf. OEM 8030-040800-00001
12
RADIATOR MATTE BLACK
Réf. OEM A000-180100-0B20
13
DAMPER?, RADIATOR
Réf. OEM A000-180005
14
COLLAR, RADIATOR
Réf. OEM A000-180010-1000
15
BOLT M8×30
Réf. OEM 30006-080030810
16
DAMPER?, RADIATOR
Réf. OEM A000-180004
17
@CLAMP B30
Réf. OEM A000-180006
18
WATER INLET HOSE,RADIATOR
Réf. OEM A000-180001-1000
19
WATER OUTLET HOSE,RADIATOR
Réf. OEM A000-180002-1000
20
RADIATOR COMP.
Réf. OEM 6NQ0-181000
20
RADIATORFAN MOTOR ASSY, RADIATOR
Réf. OEM A010-181000
21
RADIATOR COMP.
Réf. OEM 6NQ0-182000
22
RESERVOIR TANK ASSY.
Réf. OEM 6NQ0-180300
COOLING SYSTEM
