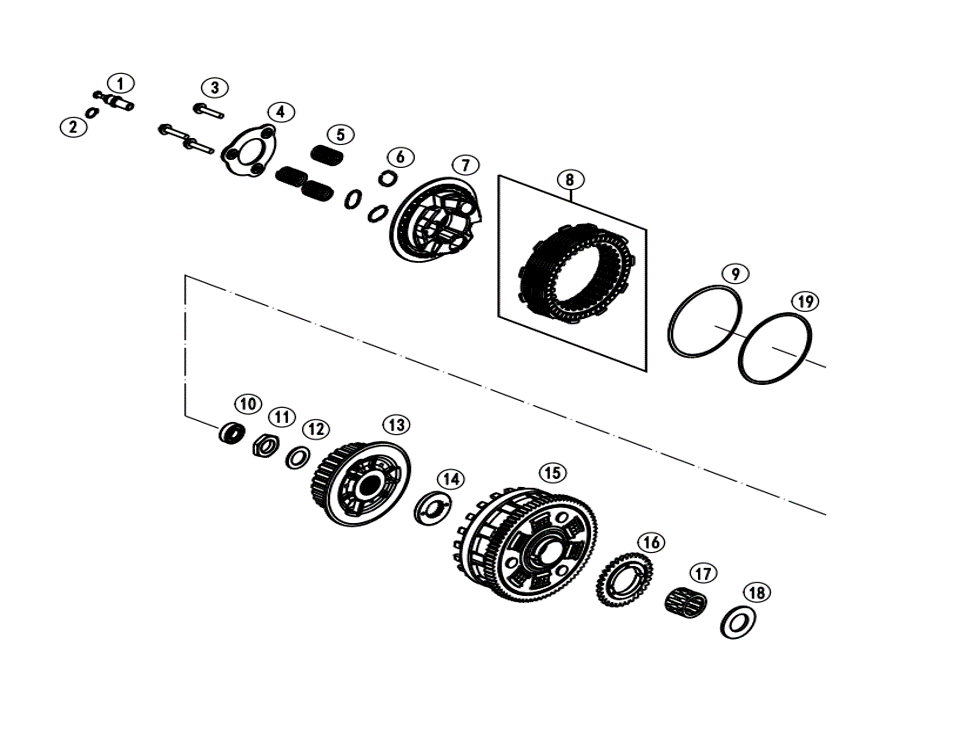

Vue éclatée – CLUTCH
CFMOTO 800 CF 800MT EXPLORE EDITION 2024
20 pièces
1
TENSION BOLT
Réf. OEM C90032048104
2
SEGER RING
Réf. OEM C0471120010
3
HEX BOLT M6
Réf. OEM C90032044000
4
STOP PLATE
Réf. OEM C90032006000
5
CLUTCH SPRING
Réf. OEM C90032005000
6
SPRING PLATE
Réf. OEM C90032041000
7
PRESSURE CAP
Réf. OEM C90032003000
8
CLUTCH PLATE PACK
Réf. OEM C90832011010
9
SPRING RETAINER
Réf. OEM C90032034000
10
DEEP GROOVE BALL BEARINGS
Réf. OEM C0625060017
11
HEX NUT M20X1,5 H-6
Réf. OEM C90036073150
12
LOCK WASHER HLS 20
Réf. OEM C0252012103100
13
INNER CLUTCH HUB
Réf. OEM C90032002000
14
TOOTHED WASHER
Réf. OEM C90032021000
15
OUTER CLUTCH HUB CPL.
Réf. OEM C90032001044
16
OIL PUMP DRIVE WHEEL 32Z
Réf. OEM C90038001232
17
NEEDLE BEARING 26/35/25
Réf. OEM C0405263525
18
WASHER 26/47/2.8
Réf. OEM C90032020000
19
SUPPORT RING
Réf. OEM C90032035000
99
CLUTCH CPL.
Réf. OEM C90032100000
CLUTCH
