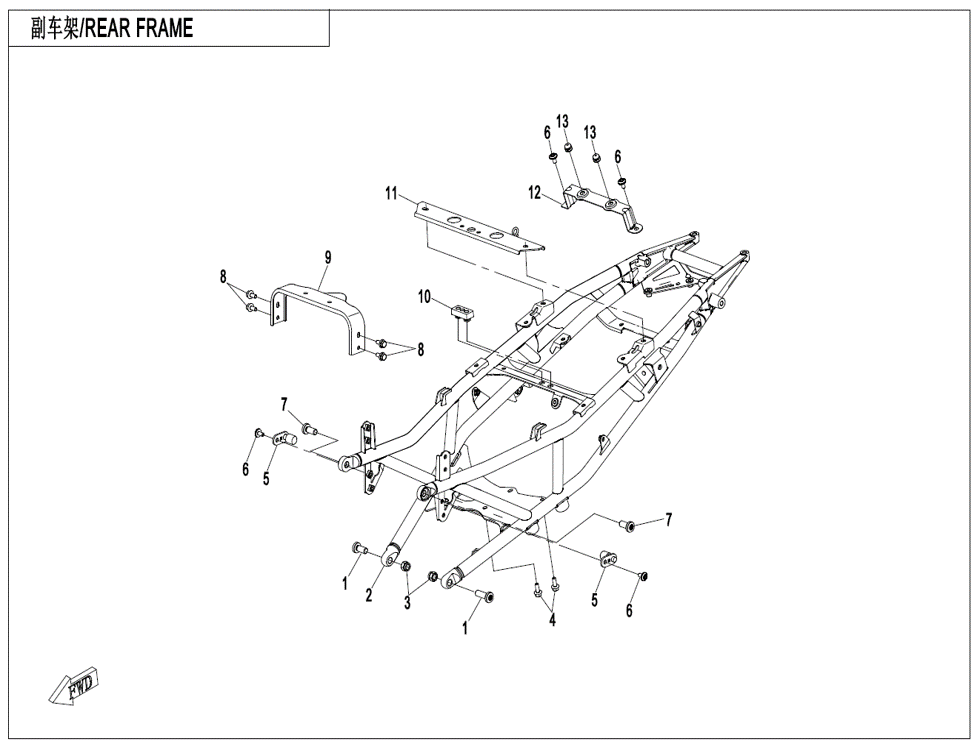

Vue éclatée – REAR FRAME
CFMOTO 800 CF 800MT EXPLORE EDITION 2024
13 pièces
1
INNER HEX SCREW M10x30
Réf. OEM 6WWV-030017-5000
2
SUB FRAME ASSY MAUD SPIRIT BLACK
Réf. OEM 6WWV-032000-5001-0BP00
3
SELF LOCKING NUT M10 CU WS-14
Réf. OEM K-54310086100
4
BOLT M6X16
Réf. OEM 30006-060016810
5
AIR FILTER MOUNTING ASSY
Réf. OEM 6WWV-030070-5000
6
INNER HEX SCREW M6x12
Réf. OEM 6WWV-046702-5000
7
INNER_HEX_SCREW_M10x22 M10x22
Réf. OEM 6WWV-030016-5001
8
$BOLT M6*12
Réf. OEM 30006-060012810
9
REAR BRACKET, FUEL TANK
Réf. OEM 6WWV-030010-5000
10
RUBBER DAMPER
Réf. OEM 6090-130012
11
BRACKET, SEAT LOCK
Réf. OEM 6WWV-030020-5000
12
BRACKET, BATTERY
Réf. OEM 6WWV-030004-5000
13
RUBBER
Réf. OEM 6WWV-045801-5000
REAR FRAME
