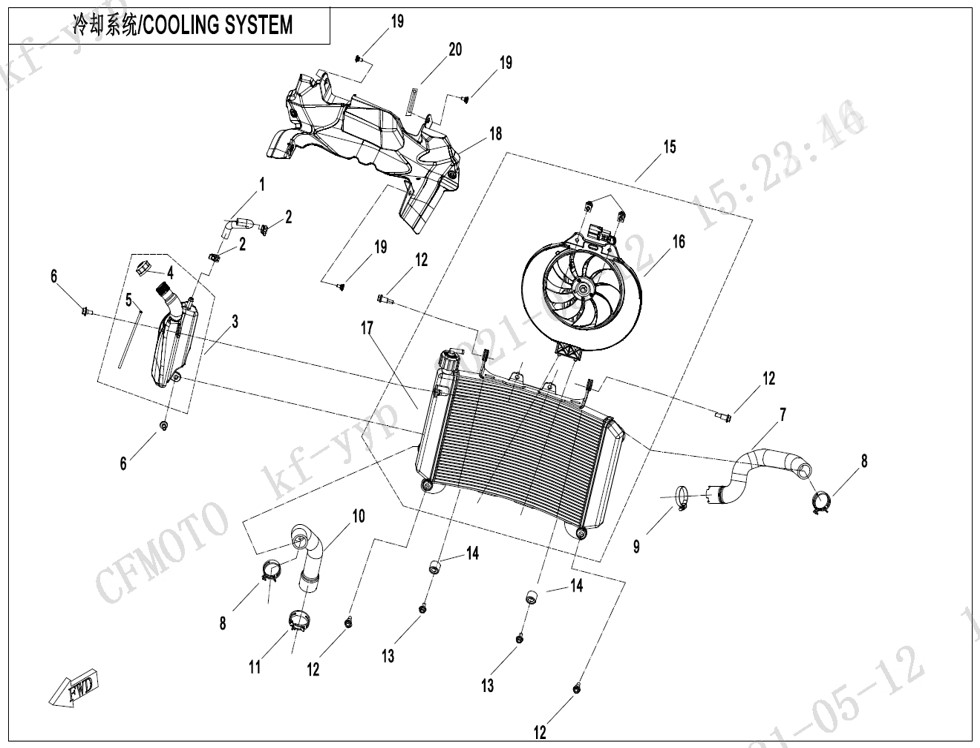

Vue éclatée – COOLING SYSTEM
CFMOTO 800 CF 800MT TOURING 2023
20 pièces
1
CONNECTING PIPE, RESERVOIR TANK
Réf. OEM 6WWV-180004-5000
2
CLAMP B12.5 B12.6
Réf. OEM 30601-212530
3
RESERVOIR TANK ASSY
Réf. OEM 6WWV-180010-5000
4
RESERVOIR TANK CAP ASSY
Réf. OEM 6KM#-180210-8000
5
PIPE, RESERVOIR TANK
Réf. OEM 6WWV-180011-5000
6
BOLT M6 14
Réf. OEM 8010-000004
7
WATER INLET PIPE, RADIATOR
Réf. OEM 6WWV-180001-5000
8
CLAMP B32
Réf. OEM 6WWV-180006-5000
9
CLAMP d40
Réf. OEM 30603-040000
10
WATER OUTLET PIPE, RADIATOR
Réf. OEM 6WWV-180002-5000
11
CLAMP B38
Réf. OEM 6WWV-180007-5000
12
STEPPED SCREW M6x25
Réf. OEM 6WWV-180008-5000
13
$BOLT M6X10
Réf. OEM 30006-060010810
14
THREADED DAMPING RUBBER
Réf. OEM 6WWV-180009-5000
15
FAN ASSY, RADIATOR
Réf. OEM 6WWV-181000-5000
16
FAN MOTOR ASSY
Réf. OEM 6WWV-181010-5000
17
RADIATOR ASSY
Réf. OEM 6WWV-181100-5000
18
REAR FENDER, RADIATOR
Réf. OEM 6WWV-180005-5000
19
STEPPED SCREW M5
Réf. OEM 6WWV-046502-5000
20
CLAMP
Réf. OEM 0180-014010
COOLING SYSTEM
