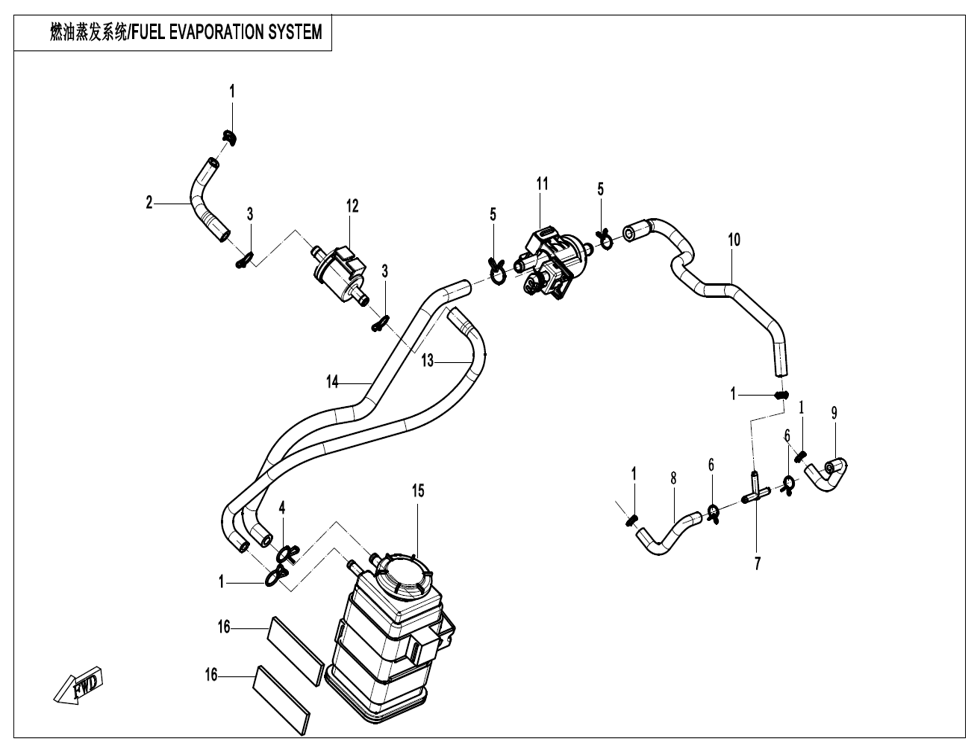

Vue éclatée – FUEL VAPORIZATION SYSTEM
CFMOTO 400 CF400 SR TC CHAMP E5+ 2025
16 pièces
1
CLAMP A9 1.5
Réf. OEM 30601-109010
2
FUEL VAPOR ADSORPTION HOSE 1
Réf. OEM 6AQV-360001-1000
3
CIRCLIP
Réf. OEM 30601-110010
4
CLAMP A11
Réf. OEM 30601-111010
5
CLAMP ?12A
Réf. OEM 30601-112010
6
CIRCLIP ?8 A
Réf. OEM 30601-108010
7
VACUUM T-JOINT
Réf. OEM 8010-360001
8
LH FUEL VAPOR DESORPTION HOSE
Réf. OEM 6AQV-360007-1000
9
RH FUEL VAPOR DESORPTION HOSE
Réf. OEM 6AQV-360008-1000
10
FUEL VAPOR DESORPTION HOSE 2
Réf. OEM 6AQV-360004-1000
11
CANISTER MAGNETIC VALVE
Réf. OEM 1F3V-172000-1000
12
TWO-WAY VALVE
Réf. OEM 6WWV-360010-5000
13
FUEL VAPOR ADSORPTION HOSE 2
Réf. OEM 6AQV-360002-1000
14
FUEL VAPOR DESORPTION HOSE 1
Réf. OEM 6AQV-360003-1000
15
CANISTER
Réf. OEM 6L30-360200
16
SPONGE, FRONT VENTILATOR
Réf. OEM 4020-040202
FUEL VAPORIZATION SYSTEM
